Для настилов, площадок обслуживания и ступеней часто выбирают между двумя материалами — рифлёным листом и просечно-вытяжным листом (ПВЛ). Оба дают противоскользящую поверхность, но устроены принципиально по-разному: один сплошной, другой ячеистый. От этого зависит и нагрузка, и водоотвод, и масса конструкции, и удобство обслуживания. Разберём, где что уместнее.
В чём принципиальная разница
Рифлёный лист по ГОСТ 8568-77 — это сплошной стальной лист с выступами (рифлением) ромбического или чечевичного рисунка. Он работает как цельный настил: воспринимает нагрузку всей площадью, не пропускает мусор и жидкость вниз, защищает пространство под собой. Толщины на складе ЮУМПК — 2,5–12 мм.

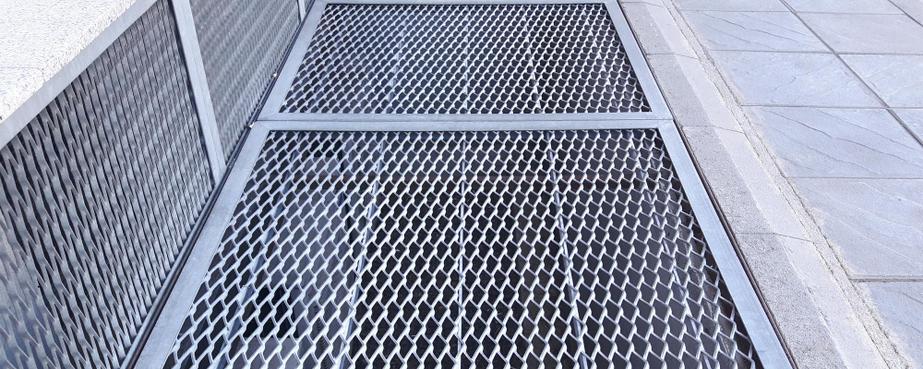

Просечно-вытяжной лист (ПВЛ) по ГОСТ 8706-78 получают просечкой и вытяжкой цельного листа: в металле формируется сетчатая структура с ячейками, практически без отходов металла. За счёт этого ПВЛ значительно легче сплошного листа при сохранении прочности, пропускает воду, снег, свет и воздух, а также имеет низкую парусность. Изготавливается из стали Ст3 (есть исполнения из 09Г2С), может быть оцинкованным.
Масса, нагрузка и каркас
Ключевое различие для проектирования — масса и характер работы. Сплошной рифлёный лист тяжелее, но равномернее распределяет сосредоточенную нагрузку и лучше держит колёсную технику. ПВЛ легче в разы, что снижает нагрузку на несущий каркас и упрощает монтаж крупных площадок, но под тяжёлую технику его подбирают внимательнее, ориентируясь на номер и опорную схему. Там, где важно облегчить конструкцию (высокие эстакады, протяжённые мостки, навесные площадки), выигрыш по массе от ПВЛ ощутим.
Дренаж, обслуживание и уборка
Второе важное различие — поведение с водой и грязью. Рифлёный лист удерживает жидкость и мусор на поверхности и защищает пространство под настилом — это плюс там, где нельзя ронять вниз предметы и капли, и там, где нужна легко моющаяся сплошная поверхность в чистых зонах. ПВЛ, наоборот, пропускает воду, снег и мелкий мусор сквозь ячейки: наружные площадки и лестницы из ПВЛ не превращаются в лужи и наледь, а ограждения из него хорошо противостоят ветру за счёт низкой парусности. Для уборки: сплошной лист проще мыть, ячеистый — самоочищается от воды и снега.
Номенклатура ПВЛ и как её читать
У ПВЛ есть своя система обозначений, которую полезно понимать при подборе. Номер листа (например, 406, 506, 608) складывается из толщины исходной заготовки и размера ячейки: первая часть отражает толщину металла, из которого сделан лист, остальное — параметры просечки. Чем толще заготовка, тем прочнее и тяжелее ПВЛ и тем большую нагрузку он держит. Поэтому под настил ответственной площадки берут номера с большей толщиной заготовки, а под лёгкие ограждения и декоративные элементы — с меньшей. Рифлёный лист, в отличие от ПВЛ, подбирают напрямую по толщине основы и рисунку.
Как выбирать под задачу
Рифлёный лист выбирают, когда нужен сплошной несущий настил без просветов: полы цехов и площадок, где важно не ронять мусор и жидкость вниз, защищать оборудование под настилом, воспринимать сосредоточенные нагрузки от техники. Для скользких зон берут рисунок с выраженным рельефом — например, рифлёный лист чечевица как наиболее ходовой под настилы. ПВЛ выбирают там, где важны водоотвод, вентиляция, лёгкость и низкая парусность: наружные площадки и лестницы, мостки, ограждения, ступени, армирующие и декоративные элементы.
Монтаж и крепление
Оба материала укладывают на несущий каркас из уголка, швеллера или профильной трубы и обязательно закрепляют — сваркой или на крепёж. Незакреплённый настил смещается и гремит под нагрузкой, а на лестницах и площадках это ещё и небезопасно. Шаг опор каркаса согласуют с толщиной рифлёного листа или номером ПВЛ: чем реже опоры, тем прочнее (толще) должен быть настил. Кромки в местах реза при необходимости обрамляют, чтобы защитить их от коррозии и повреждений.
Типичные ошибки
Чаще всего ПВЛ ошибочно ставят там, где нужен сплошной пол без просветов, — например, над проходной зоной, куда не должен сыпаться мусор. Обратная крайность — взять тяжёлый рифлёный лист туда, где важна лёгкость и водоотвод, и перегрузить каркас. Ещё один промах — не учесть коррозию для уличных условий: и рифлёный лист, и ПВЛ во влажных зонах стоит защищать покрытием либо брать оцинкованное исполнение.
Коррозионная защита и срок службы
Для наружных настилов, площадок и лестниц отдельно продумывают защиту от коррозии: и рифлёный лист, и ПВЛ во влажной среде служат дольше в оцинкованном исполнении или с качественной окраской. Особенно уязвимы кромки в местах реза и сварные узлы крепления к каркасу — их обрабатывают в первую очередь. Оцинкованный ПВЛ часто выбирают именно для уличных ограждений и площадок, где регулярное обслуживание затруднено, а сплошной рифлёный лист под открытым небом обязательно защищают покрытием, иначе во влаге он корродирует быстрее ячеистого.
Рифлёный лист, и ПВЛ в наличии на складе в Челябинске, опт и розница, с резкой и первичной обработкой, с документами по ГОСТ — можно закрыть настилы и ограждения объекта одной поставкой.
Опишите настил или площадку и условия эксплуатации — специалисты ЮУМПК подскажут, рифлёный лист или ПВЛ, подберут толщину и рассчитают раскрой с доставкой. Телефон: +7 (351) 776-32-31.
