Стоимость детали из листа складывается не только из цены металла, но и из того, сколько его ушло в обрезки. На единичном заказе разница незаметна, на серии — превращается в тонны оплаченного и невостребованного металла. При этом инструмент экономии простой: правильно выбранный формат листа и продуманная карта раскроя. Механика экономии здесь довольно простая.
Какие форматы бывают

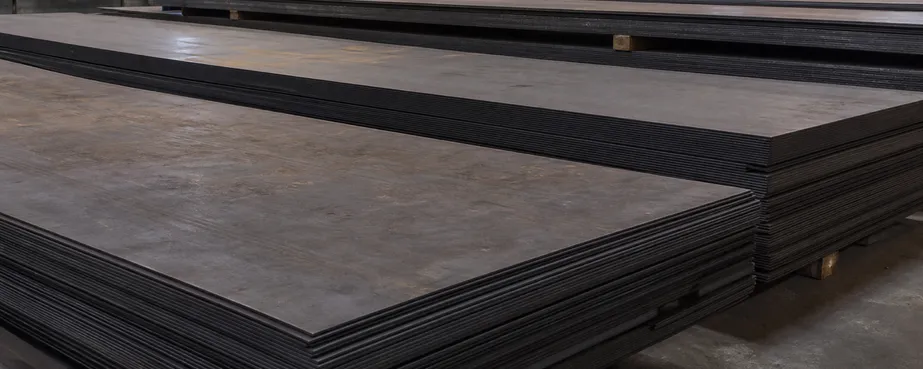

Горячекатаный лист поставляется листами стандартных размеров. На складе ЮУМПК представлены ходовые форматы: 1000×2000, 1250×2500, 1500×3000, 1000×4000, 1500×6000 мм и другие, в диапазоне толщин от 1,5 до 160 мм. Тонкий лист чаще встречается в форматах 1250×2500 и 1000×2000, толстый — в крупных картах 1500×6000.
Ключевая мысль: формат — это не «просто размер», а исходные данные для раскроя. Один и тот же комплект деталей на разных форматах даёт разный процент отходов, и разница может достигать десятков процентов.
Как формат влияет на отходы
Логика простая: чем лучше размеры деталей укладываются в габарит листа без остатка, тем меньше обрезков. Если деталь имеет размер 620 мм, то из ширины 1250 мм выйдут две штуки и почти ничего в остаток; а из ширины 1000 мм — тоже две, но с обрезком около 240 мм, который, скорее всего, никуда не пойдёт.
Поэтому подбор формата начинают не с привычки («берём 1250×2500»), а с габаритов деталей. Полезно проверить два-три варианта формата и посчитать, на каком выход годного выше. Для крупных серий этот расчёт окупается сразу.
Полезно также помнить про ориентацию деталей. Разворот детали на 90 градусов в раскладке иногда меняет выход годного на несколько процентов — при условии, что направление проката для этой детали некритично. Для деталей, идущих под гибку, такая свобода есть не всегда, и это ограничение учитывают заранее.
Что учесть при составлении карты раскроя
Помимо габаритов, на раскрой влияют несколько технических факторов. Между деталями и по краю листа оставляют технологические зазоры — ширину реза и припуск на кромку; при термической резке добавляют припуск на зону термического влияния, если деталь идёт в дальнейшую обработку. Детали стараются располагать так, чтобы использовать общие линии реза — это сокращает и время резки, и отходы.
Для ответственных деталей учитывают направление проката: при гибке линию сгиба располагают с учётом направления волокна, иначе повышается риск трещин по сгибу. Этот момент часто упускают, а он критичен для гнутых деталей из толстого листа.
Отдельно планируют деловой остаток. Крупные обрезки правильной формы имеет смысл сохранять и учитывать: на следующей серии они закроют мелкие детали и уменьшат закупку. Для этого достаточно простого учёта остатков по размерам и маркам — без него склад обрезков быстро превращается в неликвид, который всё равно уходит в металлолом.
Толщина, формат и логистика
Формат стоит выбирать с оглядкой не только на раскрой, но и на транспорт с обработкой. Лист 1500×6000 в толщине 20 мм весит около полутора тонн — для его разгрузки и перемещения нужны кран и подготовленная площадка. Если на объекте таких возможностей нет, разумнее заказать меньший формат или сразу карты деталей.
Полезно помнить и о простом ориентире по массе: квадратный метр стального листа весит примерно 7,85 кг на каждый миллиметр толщины. То есть лист 3 мм — около 23,6 кг/м², лист 10 мм — около 78,5 кг/м². Зная площадь деталей, можно быстро прикинуть тоннаж заказа и оценить, укладывается ли партия в грузоподъёмность транспорта.
Резка у поставщика или на своём производстве
Раскрой можно выполнить у себя или заказать вместе с металлом. Резка у поставщика выгодна в нескольких случаях: когда своего оборудования нет или оно загружено, когда нужны крупные толщины, требующие мощной техники, и когда важно снизить транспортные расходы — везти карты деталей компактнее, чем целые листы, особенно при формате 1500×6000.
ЮУМПК выполняет резку листа по размерам и чертежам, а также лазерную резку для деталей, где важны точность контура и качество кромки. Для тонкого и среднего листа лазер даёт чистый рез практически без последующей обработки, для толстых карт применяют плазменную или газовую резку.
Марка стали идёт в связке с форматом
Форматы различаются по маркам: массовые позиции из листа г/к Ст3 доступны в большинстве размеров, а специальные марки — 09Г2С, 10ХСНД, Ст20, 40Х — могут поставляться в более ограниченном наборе форматов. Поэтому при проектировании серийных деталей полезно заранее сверяться с наличием: иногда небольшое изменение габарита детали позволяет уйти на доступный формат и сэкономить существенно больше, чем даёт торг по цене.
Горячекатаный лист в толщинах от 1,5 до 160 мм ЮУМПК везёт напрямую от производителей и хранит на складе в Челябинске — с документами о качестве по ГОСТ, резкой по чертежам и доставкой по области и регионам России.
Пришлите габариты и количество деталей — подберём формат листа с максимальным выходом годного, посчитаем потребность в тоннах и подготовим резку по вашим чертежам. Телефон: +7 (351) 776-32-31.
