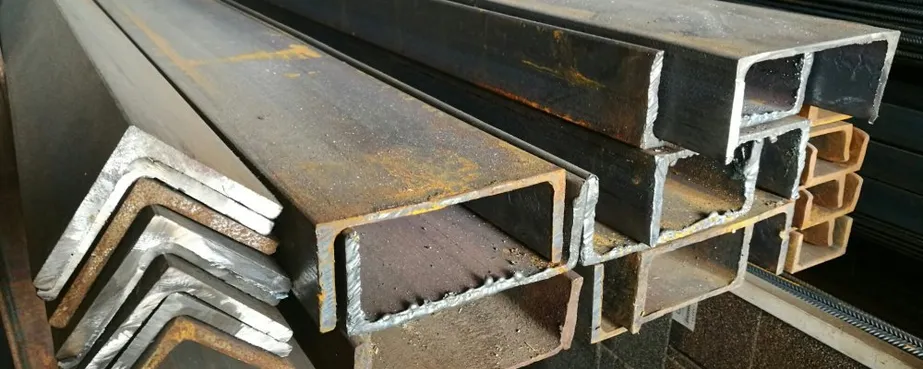

Под лёгкий каркас, обвязку, раму или обрешётку часто выбирают между двумя профилями сортового проката — уголком и швеллером. Оба доступны и свариваются, но по-разному работают на изгиб и по-разному собираются в узлах. Разберём, где какой профиль рациональнее по жёсткости, металлоёмкости и трудоёмкости монтажа.
Разные сечения — разная работа
Уголок — это L-образный профиль из двух полок. Он технологичен: легко режется, стыкуется, к нему удобно приваривать косынки и крепить элементы под углом. Равнополочный уголок по ГОСТ 8509-93 выпускается от 20×20 до 200×200 мм, из стали Ст3, С255 и 09Г2С — это закрывает большинство лёгких и средних каркасов. Уголок хорошо работает на растяжение и в решётчатых конструкциях (фермы, связи, раскосы), но при изгибе плашмя его несущая способность ограничена — открытое сечение раскрывается.
Швеллер — П-образный профиль со стенкой и двумя полками. За счёт развитого сечения горячекатаный швеллер по ГОСТ 8240-97 существенно жёстче уголка на изгиб и лучше подходит для балочных элементов: прогонов, перемычек, несущих обвязок, рам под оборудование. У него больше момент сопротивления при работе на изгиб, чем у уголка сопоставимой массы, а к ровной полке удобно крепить настил или оборудование.
Как выбирать под задачу
Логика подбора такая. Если элемент работает на изгиб как балка (перемычка, прогон, обвязка под нагрузкой, рама под оборудование) — рациональнее швеллер: он даёт нужную жёсткость при меньшей высоте сечения. Если задача — решётчатая конструкция, связи, лёгкая обрешётка, обрамление, кронштейны и узлы с большим числом стыковок под углом — выигрывает уголок по трудоёмкости и цене.
Комбинированный каркас: как распределить профили
Чаще всего оптимальное решение — не выбирать один профиль на всё, а комбинировать. Показательный пример — сборный стеллаж или технологическая площадка под оборудование. Несущие горизонтали, на которые ложится настил и приходится основная изгибающая нагрузка, логично сделать из швеллера: он держит изгиб при меньшей высоте сечения и даёт ровную полку под настил и анкерное крепление. Стойки, раскосы, связи и полки, работающие в основном на сжатие и растяжение, экономичнее выполнить из уголка. Такое распределение даёт нужную жёсткость там, где она нужна, и снижает металлоёмкость там, где избыточная жёсткость не работает. Считать при этом стоит не цену тонны каждого профиля, а массу и стоимость готовой конструкции — по этому критерию комбинированный каркас почти всегда выигрывает у «моно-решения».
Металлоёмкость, монтаж и сталь
По цене за тонну уголок обычно доступнее, но если элемент нагружен на изгиб, швеллер даёт ту же жёсткость при меньшей массе. В монтаже уголок удобнее для угловых и решётчатых узлов и для крепления под углом, швеллер — для балочных пролётов и опор, к полкам которых крепят настил или оборудование. Под болтовые узлы удобнее П-образный швеллер с ровной полкой, дающей плотную площадку под крепёж. Если каркас работает на морозе или под динамикой, оба профиля можно взять из низколегированной стали 09Г2С или С355 — она сохраняет вязкость при отрицательных температурах и держит более высокие нагрузки при той же геометрии.
Коррозия и обработка профилей
При выборе учитывают и защиту от коррозии. Открытые сечения уголка и швеллера удобны для окраски: все поверхности доступны для зачистки и нанесения покрытия. Для влажных и наружных условий профили либо окрашивают по подготовленной поверхности, либо заказывают оцинкованными. Важно предусмотреть отвод влаги в узлах, где профили образуют карманы: скопление воды в них ускоряет коррозию. Эти детали проще заложить на этапе выбора профиля, чем исправлять на смонтированной конструкции.
Типичные ошибки
Самая частая ошибка — поставить уголок в нагруженный балочный пролёт, где он прогибается: для изгиба нужен швеллер или двутавр. Обратная крайность — взять швеллер туда, где достаточно уголка (лёгкая обрешётка, раскосы, связи), и переплатить за массу и цену. Ещё один промах — не учесть способ соединения: под болтовые узлы удобнее ровная полка швеллера, а под сварные угловые стыки — уголок.
Длины, раскрой и заказ
И уголок, и швеллер поставляются мерными длинами (как правило, 6 и 12 метров), а под конкретный каркас их режут в размер. Резка в размер у поставщика сокращает отходы и трудоёмкость на площадке, особенно для мелких повторяющихся деталей решётчатых конструкций. Перед заказом полезно свести ведомость профилей: где именно швеллер, где уголок, каких сечений и какой длины — это упрощает подбор наличия и позволяет заранее оптимизировать раскрой и логистику.
