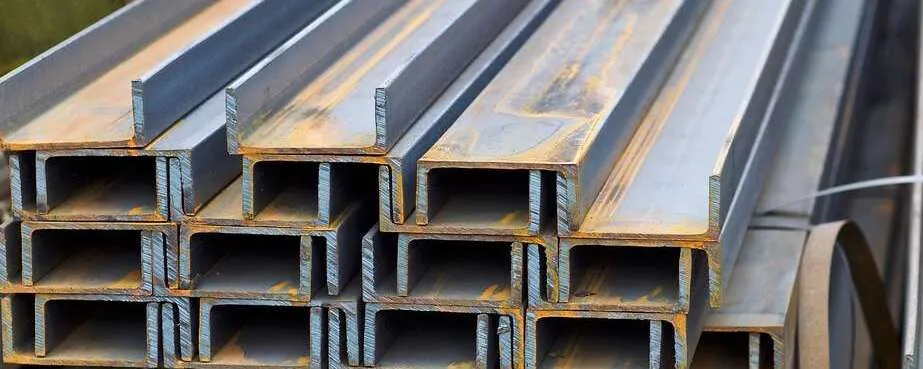

При подборе швеллера чаще всего смотрят на прочность: выдержит ли профиль нагрузку. Но на практике в перекрытиях, площадках и обвязках номер профиля почти всегда определяется не прочностью, а прогибом. Балка может быть прочной и при этом ощутимо «играть» под ногами — такая конструкция формально не разрушается, но эксплуатировать её некомфортно, а отделка над ней трескается. Логика подбора здесь отличается от привычной.
Почему прогиб важнее прочности
Прочность и жёсткость — разные характеристики. Прочность определяется моментом сопротивления сечения, жёсткость — моментом инерции и модулем упругости стали. Важный момент: модуль упругости у всех углеродистых и низколегированных сталей практически одинаков. Это значит, что переход с Ст3 на более прочную сталь повышает несущую способность, но почти не уменьшает прогиб.
Отсюда практический вывод: если профиль не проходит по прогибу, менять марку стали бессмысленно — нужно увеличивать высоту сечения. И наоборот: если не хватает прочности, а с жёсткостью всё в порядке, может помочь именно более прочная сталь.
Что влияет на прогиб
На величину прогиба влияют четыре фактора: нагрузка на балку, пролёт, момент инерции сечения и схема опирания. Ключевой из них — пролёт: прогиб растёт пропорционально его четвёртой степени при равномерной нагрузке. Увеличение пролёта в полтора раза увеличивает прогиб примерно в пять раз. Именно поэтому уменьшение пролёта (добавление промежуточной опоры) почти всегда эффективнее наращивания профиля.
Второй по значимости фактор — шаг балок. Чем реже стоят швеллеры, тем большая грузовая площадь приходится на каждый и тем крупнее нужен номер. Часто дешевле поставить профили чаще, чем брать более крупный сортамент.
Нормы прогиба
Предельные прогибы нормируются строительными правилами (СП 20.13330) и задаются как доля пролёта — например, 1/200, 1/250 для конструкций с обычными требованиями. Для элементов, к которым крепится хрупкая отделка, требования жёстче. Конкретное значение зависит от типа конструкции и назначения, и его берут из норм, а не «на глаз».
Порядок подбора
Практическая последовательность выглядит так. Сначала определяют схему: пролёт, шаг балок, способ опирания. Затем считают нагрузку на погонный метр балки с учётом грузовой площади. Далее подбирают профиль по прочности и обязательно проверяют по прогибу — почти всегда именно эта проверка и определяет итоговый номер. После этого сверяются с сортаментом.
На складе ЮУМПК горячекатаный швеллер по ГОСТ 8240-97 представлен профилями П-образного сечения высотой от 5 до 40 и У-образного от 6,5 до 30, с толщиной стенки от 4,5 мм, в мерных длинах 6 и 12 метров. Это позволяет подобрать номер точно под расчёт, а не округлять его в большую сторону из-за отсутствия позиции.
Схема опирания меняет результат
Одна и та же балка при разных схемах опирания прогибается по-разному. Однопролётная балка на двух опорах прогибается заметно больше, чем неразрезная, проходящая над промежуточной опорой: в неразрезной схеме опорные моменты частично «разгружают» пролёт. Поэтому если конструктивно есть возможность перекрыть два пролёта одним профилем вместо двух отдельных балок, это почти всегда даёт выигрыш и по прогибу, и по металлу.
Отдельно стоит помнить о строительном подъёме: для больших пролётов балку иногда изготавливают с предварительным выгибом вверх, чтобы под нагрузкой она приняла проектное положение. Для типовых конструкций это избыточно, но при значительных пролётах приём позволяет уложиться в нормы без увеличения профиля.
Учитывают и характер нагрузки: сосредоточенная нагрузка в середине пролёта даёт больший прогиб, чем равномерно распределённая той же суммарной величины. Для площадок под оборудование это принципиально — там нагрузка почти всегда сосредоточенная.
Когда переходить на низколегированную сталь
Если по прогибу профиль проходит, а по прочности не хватает запаса — тогда оправдан переход на низколегированный швеллер 09Г2С или С355. Он выдерживает большие усилия при той же геометрии и, что важно для уличных и северных конструкций, сохраняет вязкость при отрицательных температурах. Для Урала это весомый аргумент в конструкциях под открытым небом.
Когда швеллер вообще не подходит
Есть случаи, когда наращивать номер швеллера нерационально. Швеллер — несимметричный профиль: центр изгиба у него не совпадает с центром тяжести, поэтому при нагружении вне плоскости стенки он склонен закручиваться. Для больших пролётов и значительных нагрузок эффективнее симметричный профиль — двутавровая балка, у которой материал распределён рациональнее и нет эксцентриситета.
Весь размерный ряд швеллера есть на складе в Челябинске, с прямыми поставками от производителя и резкой в размер. Это избавляет от вынужденного округления номера вверх, когда нужной позиции просто нет в наличии.
Сообщите пролёт, шаг балок и нагрузку — в ЮУМПК подскажут подходящий номер швеллера и марку стали из наличия, проверят складские остатки и рассчитают стоимость с доставкой. Телефон: +7 (351) 776-32-31.
