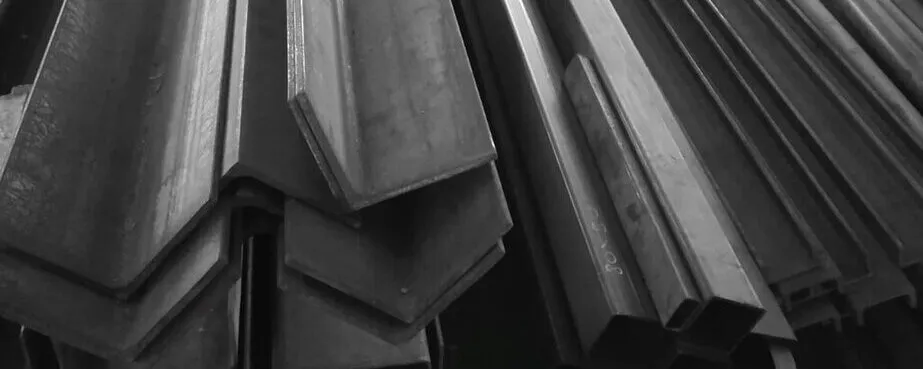

Стальной уголок занимает одно из ведущих мест среди металлопроката благодаря простоте геометрии и высокой эффективности в работе. Л-образное сечение создает два взаимно перпендикулярных ребра жесткости, что обеспечивает хорошее сопротивление нагрузкам при минимальном расходе металла. Различают два основных типа углового проката: равнополочный и неравнополочный, каждый из которых имеет свою специфику применения.
Равнополочный уголок: технология и стандарты
Равнополочный уголок представляет собой профиль с двумя полками одинаковой ширины, расположенными под углом девяносто градусов. Производство такого проката регламентируется ГОСТ 8509-93, который определяет размерный ряд от 20х20 до 250х250 миллиметров. Технология изготовления основана на горячей прокатке стальной заготовки через калиброванные валки, что формирует точную геометрию профиля и равномерную структуру металла.
Маркировка равнополочного уголка включает размер полки и толщину металла. Например, обозначение 50х50х5 означает профиль с шириной полки пятьдесят миллиметров и толщиной стенки пять миллиметров. Дополнительные литеры А и Б указывают на точность прокатки: высокая точность А предполагает минимальные отклонения от номинальных размеров, повышенная точность Б допускает более широкие допуски. Длина равнополочного проката может достигать двенадцати метров.
Неравнополочный уголок: особенности конструкции
Неравнополочный уголок отличается разной шириной полок при сохранении прямого угла между ними. ГОСТ 8510-93 определяет размерный ряд таких профилей, где меньшая полка может составлять от 25 миллиметров, а большая достигает 200 миллиметров. Производство неравнополочного проката технологически сложнее, поскольку требует специальной калибровки валков для формирования асимметричного сечения.
Асимметрия сечения создает особые условия работы профиля под нагрузкой. Центр тяжести смещен относительно геометрического центра, что необходимо учитывать при проектировании конструкций. Одновременно такая геометрия позволяет оптимально распределить материал в зависимости от направления нагрузки, размещая большую полку там, где требуется повышенная жесткость.
Марки стали и их влияние на характеристики
Углеродистая сталь обыкновенного качества марок Ст3сп и Ст3пс составляет основу производства рядового углового проката. Содержание углерода около 0,2 процента обеспечивает достаточную прочность при хорошей свариваемости и пластичности. Такая сталь применяется в конструкциях без особых требований к прочности и работающих при положительных температурах.
Низколегированные стали марок 09Г2С и 17ГС содержат добавки марганца и кремния, повышающие прочность и хладостойкость металла. Уголки из таких сталей используются в северных районах, где температура эксплуатации опускается ниже минус сорока градусов. Нержавеющая сталь марок 12Х18Н10Т и AISI 304 применяется для производства коррозионностойких уголков в пищевой промышленности и химическом производстве.
Оцинкованные уголки получают дополнительную защиту от коррозии путем нанесения слоя цинка толщиной от 40 до 120 микрометров. Горячее цинкование обеспечивает срок службы покрытия до 25 лет в условиях атмосферного воздействия.
Равнополочный уголок: основные области применения
Каркасное строительство активно использует равнополочные уголки для создания несущих конструкций малоэтажных зданий. Профили от 75х75 до 100х100 миллиметров формируют колонны, балки и фермы, воспринимающие нагрузку от кровли и стен. Симметричное сечение упрощает расчет и монтаж, поскольку профиль одинаково работает в любой ориентации.
Лестничные марши и площадки собираются из уголков средних размеров с применением сварки или болтовых соединений. Косоуры из профилей 63х63 или 75х75 миллиметров обеспечивают необходимую жесткость при разумном весе конструкции. Ограждения территорий и заборы традиционно выполняются из равнополочного уголка благодаря простоте монтажа и доступности материала.
Металлические стеллажи складских помещений собираются из равнополочных уголков средних размеров. Вертикальные стойки из профилей 63х63 или 75х75 миллиметров соединяются горизонтальными балками. Болтовое соединение позволяет изменять конфигурацию стеллажа под новые условия хранения.
Теплицы и оранжереи используют легкие равнополочные профили 25х25 и 32х32 миллиметров для каркаса. Оцинкованные или окрашенные уголки сваривают в пространственную ферму, на которую крепится поликарбонат или стекло. Автомобилестроение применяет равнополочные уголки малых сечений в усилении кузовов грузовых автомобилей и прицепов.
Неравнополочный уголок: специализированные конструкции
Мостостроение традиционно использует неравнополочные уголки в решетчатых фермах пролетных строений. Большая полка располагается вдоль оси элемента для восприятия основной нагрузки, меньшая обеспечивает устойчивость и удобство крепления. Профили 100х63, 125х80 и 160х100 миллиметров формируют раскосы и стойки, работающие на растяжение или сжатие.
Башенные опоры линий электропередачи собираются из крупных неравнополочных уголков методом болтового соединения. Решетчатая конструкция из профилей 125х80, 140х90 и 160х100 миллиметров обеспечивает высокую прочность при минимальной ветровой нагрузке. Асимметрия сечения позволяет оптимально разместить большую полку вдоль оси элемента.
Подкрановые пути промышленных цехов монтируются с использованием неравнополочных уголков в качестве тормозных устройств и ограничителей. Профиль 100х63 или 125х80 миллиметров крепится большей полкой к подкрановой балке, меньшая выступает ограничителем хода крановой тележки.
Кузова железнодорожных вагонов используют неравнополочные уголки в усилении боковых стен и дверных проемов. Профили 63х40 и 75х50 миллиметров привариваются большей полкой к обшивке, создавая ребра жесткости минимальной массы. Судостроение применяет неравнополочные уголки в наборе корпуса для соединения листов обшивки с силовым набором.
Критерии выбора между равнополочным и неравнополочным профилем
Симметрия нагрузки определяет предпочтительность равнополочного уголка. Когда усилия действуют равномерно во всех направлениях или конструкция работает при различной ориентации в пространстве, симметричное сечение упрощает расчет и монтаж. Колонны, стойки ограждений, элементы пространственных ферм лучше выполнять из равнополочного проката.
Направленная нагрузка требует применения неравнополочного профиля. Когда основное усилие действует вдоль одной оси, асимметричное сечение позволяет разместить большую полку в направлении максимальной нагрузки. Это снижает расход металла при сохранении необходимой прочности. Элементы мостовых ферм, подкрановых конструкций и башенных опор эффективнее проектировать с неравнополочными уголками.
Условия крепления влияют на выбор типа профиля. Равнополочный уголок удобнее соединять с другими элементами благодаря симметрии. Неравнополочный профиль требует точной ориентации при монтаже, но позволяет создать более компактное соединение за счет разной ширины полок.
Экономическая целесообразность определяется соотношением стоимости материала и сложности изготовления. Равнополочные уголки дешевле в производстве и имеют более широкий размерный ряд в наличии на складах. Неравнополочные профили при правильном проектировании позволяют снизить общую массу конструкции на 10-20 процентов, что окупает повышенную стоимость материала в крупных проектах.
Правильный выбор между равнополочным и неравнополочным уголком определяется анализом условий работы конструкции, характера нагрузок и экономических факторов. Симметричные профили универсальны и просты в применении, асимметричные позволяют оптимизировать расход металла в специализированных конструкциях.
