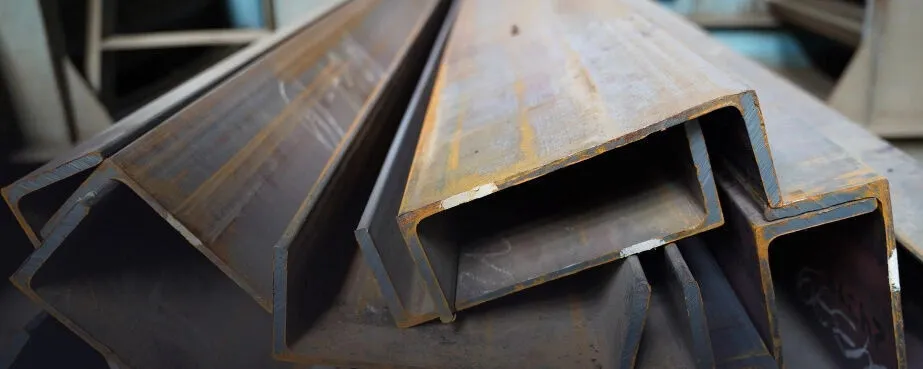

Швеллер представляет собой металлопрокат с П-образным поперечным сечением, который занимает особое место среди фасонных профилей. Геометрия изделия обеспечивает высокую жесткость на изгиб при относительно небольшом весе, что делает этот материал незаменимым в строительстве, машиностроении и других отраслях промышленности.
Технология производства и основные различия
Существует два принципиально разных способа изготовления швеллера. Горячекатаные профили получают методом прокатки нагретой стальной заготовки через специальные валки. Такая технология формирует четкие грани и острые внутренние углы, что визуально отличает готовое изделие.
Гнутые швеллеры производят методом холодной деформации листового металла на профилегибочных станах. У таких профилей внутренние углы имеют заметное скругление, что является характерным признаком технологии холодной гибки.
Горячекатаный швеллер обладает более высокими прочностными характеристиками благодаря равномерной внутренней структуре металла. Гнутый профиль экономичнее в производстве и позволяет получать изделия с меньшей толщиной стенки, что актуально для конструкций без критических нагрузок. Выбор между этими типами определяется конкретными условиями эксплуатации и требованиями проектной документации.
Система маркировки и классификация по ГОСТу
Основным документом, регламентирующим параметры горячекатаных швеллеров, является ГОСТ 8240-97. Согласно этому стандарту, номер швеллера указывает на высоту профиля в сантиметрах. Например, швеллер с маркировкой 12 имеет высоту сечения 120 миллиметров. Ширина полки варьируется в диапазоне от 32 до 115 миллиметров в зависимости от типоразмера.
Буквенные обозначения в маркировке несут важную информацию о геометрии профиля. Литера П указывает на параллельное расположение внутренних граней полок, что обеспечивает удобство при монтаже и соединении элементов. Обозначение У свидетельствует об уклоне внутренних граней полок, который составляет от 4 до 10 градусов. Экономичная серия маркируется буквой Э и характеризуется уменьшенной толщиной стенки при сохранении высоты профиля. Легкая серия с обозначением Л имеет еще более тонкие стенки и применяется в конструкциях с минимальными нагрузками.
Точность прокатки обозначается буквами А, Б или В. Высокая точность категории А предполагает минимальные отклонения от номинальных размеров, что важно для ответственных конструкций. Повышенная точность Б применяется в большинстве строительных работ. Обычная точность В допускает более широкие допуски и используется для неответственных элементов.
Для гнутых швеллеров действует ГОСТ 8278-83, который определяет размеры равнополочных и неравнополочных профилей. В маркировке таких изделий указываются три основных параметра: высота профиля, ширина полки и толщина металла. Например, обозначение 300х80х6 означает швеллер высотой 300 миллиметров, с шириной полки 80 миллиметров и толщиной стенки 6 миллиметров.
Специальные серии и нестандартные профили
ГОСТ 5267.1-90 регламентирует параметры швеллеров специальных серий, предназначенных для автомобильной промышленности и вагоностроения. Такие профили маркируются дополнительной литерой С или Сб и имеют особую геометрию, адаптированную под требования транспортного машиностроения. Усиленные стенки и специфическая форма полок обеспечивают необходимую прочность в условиях динамических нагрузок и вибрации.
Существуют швеллеры с отогнутой полкой по ГОСТ 21026-75, которые находят применение в горнодобывающей промышленности. Такая конфигурация профиля оптимальна для изготовления вагонеток, рельсовых путей и другого шахтного оборудования. Отогнутая полка создает дополнительное ребро жесткости и упрощает монтаж направляющих элементов.
Перфорированные швеллеры с заводскими отверстиями в стенке позволяют собирать металлоконструкции на болтовых соединениях без сварки. Такая технология монтажа ускоряет строительство и дает возможность демонтировать конструкцию с последующим повторным использованием элементов. Перфорация наносится на швеллеры с достаточной высотой стенки, чтобы отверстия не снижали критически несущую способность профиля.
Наиболее востребованные типоразмеры
Швеллеры номеров с восьмого по двадцатый составляют основу ассортимента металлобаз и активно используются в строительстве. Профиль номер восемь с высотой 80 миллиметров применяется для усиления внутренних конструкций зданий, создания каркасов перегородок и монтажа вспомогательных элементов. Его производят из спокойных и полуспокойных углеродистых сталей марок 3СП и 3ПС, которые характеризуются хорошей свариваемостью и достаточной прочностью для большинства бытовых задач.
Десятый номер высотой 100 миллиметров востребован в машиностроении и станкостроении, где требуется создание жестких рам и направляющих элементов. В строительстве такой швеллер используется для несущих опор промышленных зданий, армирования стен и усиления мостовых конструкций. Увеличенная высота профиля обеспечивает лучшее сопротивление изгибающим нагрузкам по сравнению с меньшими номерами.
Двенадцатый швеллер по прочностным характеристикам превосходит восьмой примерно в полтора раза, что позволяет снизить общую металлоемкость конструкций. При проектировании несущих элементов один швеллер номер двенадцать может заменить два восьмых номера, что экономически выгодно с учетом стоимости монтажных работ.
Четырнадцатый номер считается одним из наиболее универсальных типоразмеров. Высота 140 миллиметров и соответствующий момент сопротивления делают этот профиль оптимальным для армирования железобетонных конструкций, создания балок перекрытий и монтажа несущих колонн небольших зданий. Такой швеллер обеспечивает необходимую жесткость при разумном весе конструкции.
Двадцатый швеллер высотой 200 миллиметров применяется в ответственных конструкциях с повышенными нагрузками. Мосты, кровельные прогоны промышленных зданий, сложные перекрытия многоэтажных домов требуют именно такого профиля. Высокий момент сопротивления позволяет швеллеру выдерживать значительные статические и динамические нагрузки без критических деформаций.
Масса погонного метра и практические расчеты
Вес швеллера напрямую зависит от его номера и типа профиля. Для горячекатаных швеллеров с параллельными гранями серии П существуют табличные значения массы погонного метра. Пятый номер весит 4,84 килограмма на метр, восьмой составляет 7,05 килограмма, двенадцатый достигает 10,4 килограмма, а двадцатый весит 18,4 килограмма на погонный метр. Эти данные необходимы для расчета общей массы конструкции, определения нагрузки на фундамент и планирования транспортировки.
Знание массы профиля помогает оценить количество материала в партии. Например, в одной тонне швеллера номер восемь содержится примерно 142 погонных метра, тогда как двадцатого номера в тонне будет всего 54 метра. Такие расчеты важны при закупке материала, когда цена указывается за тонну, а проект требует определенного метража.
Области применения в строительстве и промышленности
В жилищном строительстве швеллер используется для создания межэтажных перекрытий, где профили укладываются с определенным шагом и служат опорой для плит перекрытия или монолитного железобетона. Такая конструкция обеспечивает необходимую несущую способность при минимальном расходе металла. Швеллеры малых номеров применяются для усиления оконных и дверных проемов, создания каркасов перегородок и монтажа внутренних конструктивных элементов.
Промышленное строительство требует швеллеров больших номеров для колонн, ферм и подкрановых балок. Цеха с тяжелым оборудованием и мостовыми кранами нуждаются в мощных несущих конструкциях, где швеллеры работают на изгиб и сжатие. Часто применяется комбинированное сечение из двух швеллеров, сваренных в коробчатый профиль, что многократно увеличивает жесткость элемента.
Машиностроение использует швеллеры для изготовления рам станков, корпусов оборудования и направляющих механизмов. В автомобилестроении из специальных серий швеллеров делают элементы рамы грузовых автомобилей и прицепов. Вагоностроение применяет швеллер для усиления кузовов и создания несущих конструкций подвижного состава.
Козырьки и навесы над входными группами зданий традиционно выполняются с использованием швеллеров, приваренных к стене. Такая конструкция работает как жестко защемленная балка с равномерно распределенной нагрузкой от собственного веса, снега и ветрового воздействия. Пространство между швеллерами заполняется легким бетоном или профнастилом.
Балконные плиты многоэтажных зданий опираются на швеллеры, заделанные в наружные стены. Профиль работает как консольная балка, воспринимая нагрузку от веса плиты, людей и ограждения. Правильный выбор номера швеллера и глубины заделки в стену критически важен для безопасности конструкции.
Складские стеллажи и временные конструкции часто собираются из перфорированных швеллеров на болтовых соединениях. Такая система позволяет быстро изменять конфигурацию стеллажа под новые условия хранения. Строительные леса и подмости также могут выполняться из легких швеллеров, что обеспечивает необходимую прочность при умеренном весе конструкции.
Особенности расчета несущей способности
Перед выбором типоразмера швеллера необходимо определить схему работы балки и характер нагрузки. Жестко защемленные балки с равномерно распределенной нагрузкой имеют одни расчетные формулы, шарнирно опертые конструкции с сосредоточенными силами требуют других подходов. Максимальный изгибающий момент зависит от схемы опирания, величины нагрузки и пролета балки.
Расчет начинается с определения полной нагрузки на швеллер с учетом коэффициента надежности. Затем вычисляется изгибающий момент по соответствующей формуле для данной схемы работы конструкции. На основании момента определяется требуемый момент сопротивления сечения с учетом характеристик стали и условий эксплуатации.
По требуемому моменту сопротивления из сортамента выбирается конкретный номер швеллера. При этом фактический момент сопротивления выбранного профиля должен быть больше расчетного с определенным запасом. Дополнительно проверяется прогиб балки, который не должен превышать нормативных значений для данного типа конструкций.
Для ответственных конструкций обязательна проверка местной устойчивости стенки швеллера, особенно при больших сосредоточенных нагрузках. В некоторых случаях требуется установка ребер жесткости или усиление сечения дополнительными элементами. Правильный расчет гарантирует безопасную эксплуатацию конструкции в течение всего срока службы здания или сооружения.
