Швеллер одного размера можно купить в двух исполнениях — гнутом и горячекатаном. Они различаются не только ценой, но и способом производства, геометрией, весом и несущей способностью. Для несущих узлов и облегчённых каркасов это фактически разные материалы, и выбор между ними определяет и прочность конструкции, и её массу, и трудоёмкость обработки.

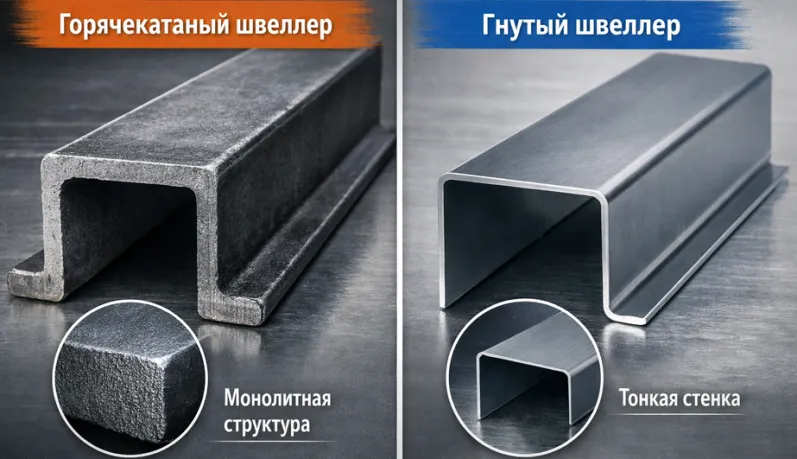

Как их производят и в чём разница
Горячекатаный швеллер получают прокаткой нагретой заготовки (блюма). У него высокая плотность металла, стабильная геометрия и максимальная несущая способность, поэтому горячекатаный швеллер применяют в ответственных несущих конструкциях, опорах трубопроводов, каркасах зданий и сооружений. Изготавливается он по ГОСТ 8240-97 в исполнениях П и У, из стали Ст3 и низколегированных марок, в длинах 6 и 12 метров.
Гнутый швеллер формируют холодной гибкой листового или рулонного проката на профилегибочном оборудовании. Равнополочный профиль выпускается по ГОСТ 8278-83, неравнополочный — по ГОСТ 8281-80, с техническими требованиями по ГОСТ 11474-76, из стали Ст3. Его преимущества — точная геометрия, равномерная толщина стенки и полок по всему сечению и меньшая металлоёмкость. Но за счёт холодной гибки он уступает горячекатаному по сопротивлению изгибу и кручению.
Ключевое отличие для расчёта
У горячекатаного швеллера толщина в зоне радиусов сопряжения полки и стенки увеличена, что даёт запас прочности в самой нагруженной зоне сечения. У гнутого толщина одинакова по всему профилю — это упрощает расчёты и обработку, но снижает сопротивление изгибу по сравнению с горячекатаным того же габарита. Проще говоря: при равной высоте профиля горячекатаный держит большую нагрузку, а гнутый выигрывает по точности и массе.
Размерные ряды и как их сопоставлять
Размерные ряды у двух исполнений разные, и это важно при подборе. Горячекатаный швеллер маркируется номером, равным высоте стенки в сантиметрах: на складе ЮУМПК это ряд от №5 до №40. Гнутый швеллер обозначается тремя размерами сечения — высота, ширина полки и толщина, и представлен позициями от 50×40×3 до 200×125×6 мм. Прямого соответствия «номер горячекатаного равен размеру гнутого» нет: два профиля близкой высоты будут отличаться и по несущей способности, и по массе. Поэтому подбор ведут не по привычному номеру, а по требуемой высоте сечения и нагрузке, а затем проверяют наличие конкретного типоразмера на складе.
Геометрия, вес и обработка
Есть и практические различия, которые проявляются на монтаже. Гнутый швеллер получается с ровной поверхностью без окалины и с закруглёнными внешними углами, а стабильная толщина упрощает раскрой и стыковку. Чистая поверхность лучше принимает окраску и антикоррозийные покрытия. Горячекатаный профиль тяжелее при той же высоте, зато его сечение оптимизировано под несущую работу. Если задача — снизить массу конструкции без потери формоустойчивости, гнутый профиль часто предпочтительнее; если важна предельная несущая способность — горячекатаный.
Как выбирать под задачу
Горячекатаный швеллер выбирают для несущих балок, прогонов, опорных рам, каркасов и всех узлов, работающих под значительной нагрузкой и проходящих экспертизу проектной документации. Гнутый швеллер рационально применять в облегчённых рамах, вспомогательных конструкциях, ограждениях, технологических каркасах, фасадных подсистемах и элементах инженерных систем — там, где важнее точность и снижение веса, чем предельная несущая способность.
Если конструкция несущая, но работает на морозе или под динамикой, стоит рассмотреть горячекатаный профиль из низколегированного швеллера 09Г2С: он сохраняет вязкость при отрицательных температурах и держит более высокие нагрузки.
Стоимость, доступность и замена
Экономика выбора не сводится к цене за тонну. Гнутый швеллер за счёт меньшей металлоёмкости часто дешевле в пересчёте на погонный метр и легче, что снижает затраты на транспортировку и монтаж. Горячекатаный дороже, но даёт гарантированную несущую способность и стабильно доступен в широком размерном ряду. Поэтому для облегчённых конструкций гнутый профиль экономит и на металле, и на логистике, а для несущих узлов переплата за горячекатаный оправдана надёжностью.
Важно помнить о недопустимости произвольной замены. Если проект рассчитан под горячекатаный швеллер, заменять его гнутым того же габарита нельзя без пересчёта — при равной высоте гнутый профиль держит меньшую изгибающую нагрузку. Обратная замена, гнутого на горячекатаный, безопаснее по прочности, но утяжеляет и удорожает конструкцию. Любую замену профиля согласуют с проектировщиком, а не решают на площадке по наличию на складе.
Типичные ошибки
Самая опасная ошибка — поставить гнутый швеллер в ответственный несущий узел ради экономии, не проверив его по сопротивлению изгибу. Обратная крайность — взять горячекатаный туда, где хватило бы гнутого (лёгкое ограждение, вспомогательная рама), и переплатить за массу и цену. И почти всегда к путанице ведёт заказ «швеллера 16» без указания типа: гнутый и горячекатаный профили одной высоты не взаимозаменяемы по несущей способности.
