Выбор между гнутым и горячекатаным уголком определяет надежность, долговечность и экономическую эффективность металлоконструкции. Оба типа профиля имеют Л-образное сечение и выполняют схожие функции, однако различия в технологии производства создают принципиально разные характеристики материала. Понимание этих различий позволяет избежать ошибок при проектировании и сэкономить средства без ущерба для качества.
Технология производства и влияние на структуру металла
Горячекатаный уголок изготавливают методом прокатки стальной заготовки, нагретой до температуры около тысячи градусов Цельсия. При такой температуре металл становится пластичным и легко деформируется, проходя через систему калиброванных валков. Высокая температура обработки позволяет формировать профиль любой толщины без риска образования трещин. После прокатки изделие остывает естественным образом, что обеспечивает равномерную кристаллическую структуру по всему сечению.
Отсутствие остаточных напряжений в металле является ключевым преимуществом горячей прокатки. Когда заготовка остывает медленно и равномерно, внутренняя структура стали принимает стабильное состояние без зон концентрации напряжений. Это определяет высокую прочность профиля и предсказуемое поведение под нагрузкой. Горячекатаный уголок сохраняет свои геометрические параметры при сварке и механической обработке.
Гнутый уголок производят методом холодной деформации листовой стали на профилегибочных станах. Полоса металла комнатной температуры проходит через систему роликов, которые постепенно формируют требуемый профиль. Технология холодной гибки позволяет получать изделия с тонкими стенками от полутора миллиметров, что недостижимо при горячей прокатке.
Холодная деформация создает в металле остаточные напряжения, которые концентрируются в зонах изгиба. При гибке листа внешние волокна растягиваются, внутренние сжимаются, что формирует неравномерное распределение напряжений по сечению. Эти напряжения могут проявиться при последующей обработке: сварке, резке или механических нагрузках. В ответственных конструкциях это требует дополнительного контроля и расчетов.

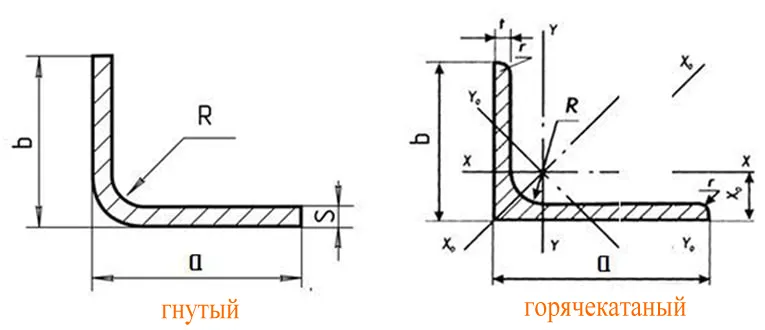

Геометрические характеристики и внешний вид
Горячекатаный уголок имеет четкие грани с острыми внутренними углами. Внешний радиус скругления минимален и определяется размером профиля. Толщина стенки равномерна по всей длине полки, что обеспечивает стабильные прочностные характеристики. На поверхности присутствует окалина, образующаяся при высокотемпературной обработке, которую при необходимости удаляют механическим способом или травлением.
Точность размеров горячекатаного профиля зависит от класса прокатки. Высокая точность класса А допускает отклонения ширины полки в пределах одного миллиметра, повышенная точность Б увеличивает допуск до полутора миллиметров. Для большинства строительных задач достаточна обычная точность В с отклонениями до двух миллиметров. Кривизна профиля не должна превышать 0,4 процента от длины изделия.
Гнутый уголок отличается скругленным внешним углом, радиус которого зависит от толщины исходного листа и технологических возможностей оборудования. Внутренний угол также имеет заметное скругление, что является характерным признаком холодной гибки. Толщина стенки в зоне изгиба несколько меньше, чем на прямых участках полок, из-за растяжения металла при деформации.
Поверхность гнутого профиля чистая, без окалины, что упрощает последующую обработку и окраску. Точность геометрических размеров выше, чем у горячекатаных аналогов, благодаря использованию калиброванного листа и прецизионного оборудования. Отклонения ширины полки обычно не превышают 0,5 миллиметра, что важно при сборке конструкций с жесткими допусками.
Прочностные характеристики и несущая способность
Горячекатаный уголок обладает высокой прочностью благодаря однородной структуре металла. Предел текучести стали марки Ст3сп составляет 245 мегапаскалей, что позволяет профилю выдерживать значительные нагрузки без остаточных деформаций. Временное сопротивление разрыву достигает 370-470 мегапаскалей в зависимости от марки стали. Относительное удлинение при разрыве составляет 25-27 процентов, что свидетельствует о хорошей пластичности материала.
Момент сопротивления сечения горячекатаного уголка определяется геометрией профиля и рассчитывается по установленным формулам. Для уголка 50х50х5 миллиметров момент сопротивления составляет 7,11 кубических сантиметра, для профиля 100х100х10 миллиметров этот показатель увеличивается до 89,5 кубических сантиметров. Высокая жесткость сечения позволяет использовать горячекатаный уголок в несущих конструкциях с пролетами до шести метров без дополнительных усилений.
Гнутый уголок имеет меньшую несущую способность при одинаковых габаритных размерах из-за тонких стенок и наличия остаточных напряжений. Момент сопротивления гнутого профиля 50х50х3 миллиметра составляет примерно 4,2 кубических сантиметра, что на 40 процентов ниже горячекатаного уголка 50х50х5 миллиметров. Скругленные углы также снижают жесткость сечения по сравнению с острыми гранями горячекатаного профиля.
Остаточные напряжения в гнутом уголке могут достигать 30-40 процентов от предела текучести стали. При эксплуатации конструкции эти напряжения складываются с рабочими нагрузками, что снижает запас прочности. В ответственных конструкциях с динамическими нагрузками или переменными температурами остаточные напряжения могут инициировать развитие усталостных трещин.
Области применения горячекатаного уголка
Несущие конструкции многоэтажных зданий используют горячекатаный уголок в колоннах, балках и фермах, где требуется высокая несущая способность. Профили от 100х100 до 250х250 миллиметров формируют силовой каркас зданий высотой до пяти этажей. Расчетное сопротивление таких конструкций учитывает полную прочность металла без понижающих коэффициентов на остаточные напряжения.
Мостовые конструкции традиционно собирают из горячекатаных уголков, соединенных в решетчатые фермы. Профили работают на растяжение или сжатие, воспринимая нагрузку от проезжей части и собственного веса. Отсутствие остаточных напряжений критически важно для конструкций с переменными нагрузками, где возможно развитие усталостных повреждений.
Башенные опоры линий электропередачи собираются из крупных горячекатаных уголков на болтовых соединениях. Решетчатая конструкция высотой до 50 метров выдерживает ветровые нагрузки и вес проводов благодаря высокой прочности профилей. Горячекатаный уголок сохраняет геометрию в широком диапазоне температур от минус пятидесяти до плюс сорока градусов.
Подкрановые балки промышленных цехов используют горячекатаные уголки в качестве элементов жесткости. Динамические нагрузки от движения мостового крана создают переменные напряжения в металле, что требует материала без концентраторов напряжений. Толстостенные горячекатаные профили обеспечивают необходимый запас прочности.
Фундаменты оборудования и станков армируют горячекатаными уголками средних размеров. Профили 75х75 и 100х100 миллиметров создают жесткую раму, воспринимающую вибрационные нагрузки от работающего оборудования. Горячекатаный уголок не деформируется при бетонировании фундамента благодаря отсутствию остаточных напряжений.
Области применения гнутого уголка
Вентилируемые фасады зданий монтируются с использованием гнутых уголков в качестве элементов подсистемы. Профили 40х40 и 50х50 миллиметров с толщиной стенки 3-4 миллиметра создают каркас для крепления облицовочных панелей. Малый вес гнутого профиля снижает нагрузку на несущие стены и упрощает монтаж на высоте.
Торговое оборудование и стеллажи складов собирают из легких гнутых уголков на болтовых соединениях. Перфорированные профили с заводскими отверстиями позволяют изменять высоту полок без сварочных работ. Чистая поверхность без окалины упрощает порошковую окраску, что важно для торгового оборудования.
Мебельное производство использует тонкостенные гнутые уголки 25х25 и 30х30 миллиметров в каркасах столов, стульев и металлических шкафов. Скругленные углы профиля обеспечивают безопасность в эксплуатации и создают современный внешний вид изделий. Точность размеров гнутого уголка позволяет собирать мебель с минимальными зазорами в соединениях.
Легкие навесы и козырьки над входными группами выполняют из гнутых уголков размером 40х40 и 50х50 миллиметров. Конструкция выдерживает снеговую нагрузку до 150 килограммов на квадратный метр при пролете до трех метров. Оцинкованный гнутый профиль не требует дополнительной защиты от коррозии в течение 15-20 лет эксплуатации.
Декоративные ограждения балконов и лестниц изготавливают из нержавеющих гнутых уголков. Чистая поверхность профиля после полировки приобретает зеркальный блеск, что создает эстетичный внешний вид. Тонкие стенки позволяют формировать изящные конструкции без массивности горячекатаных профилей.
Критерии выбора для конкретных задач
Для несущих конструкций с расчетными нагрузками однозначно выбирают горячекатаный уголок. Колонны, балки перекрытий, фермы покрытий и другие ответственные элементы требуют материала с максимальной прочностью и отсутствием остаточных напряжений. Нормы проектирования стальных конструкций ориентированы именно на горячекатаный прокат.
Для ненесущих конструкций с декоративной функцией предпочтителен гнутый уголок. Ограждения, элементы фасадов, торговое оборудование и мебель не испытывают критических нагрузок, поэтому пониженная несущая способность гнутого профиля не является ограничением. Эстетические преимущества и малый вес делают его оптимальным выбором.
При ограниченном бюджете строительства выбор горячекатаного уголка обеспечивает баланс цены и качества для большинства задач. В проектах с требованиями к снижению веса конструкции или повышенной точности размеров использование гнутого профиля экономически оправдано несмотря на повышенную стоимость.
Правильный выбор между гнутым и горячекатаным уголком определяется анализом нагрузок, условий эксплуатации и экономических факторов. Горячекатаный профиль универсален для силовых конструкций, гнутый оптимален для легких сооружений и декоративных элементов.
