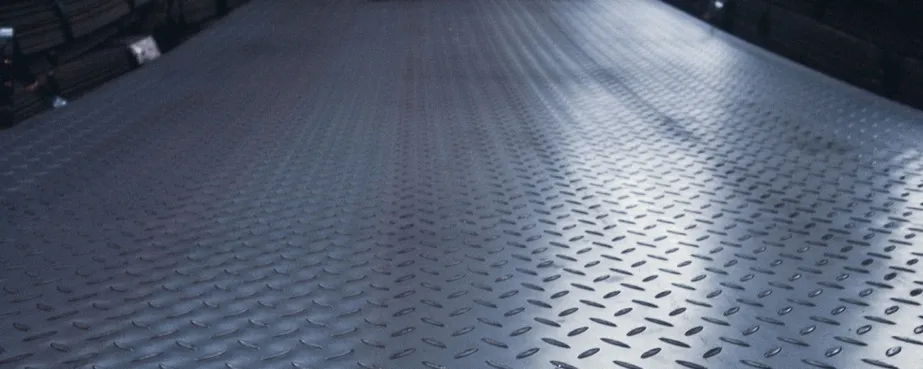

Самый частый вопрос при заказе рифлёного листа — какую толщину брать. И ответ на него зависит не только от нагрузки, но и от того, на каком расстоянии лист опирается на каркас. Тонкий лист на большом пролёте прогибается и «играет» под ногами, что небезопасно; излишне толстый лист на частом каркасе — это лишняя масса и переплата. Разберём, как найти баланс.
От чего зависит толщина
Рифлёный лист по ГОСТ 8568-77 поставляется в толщинах от 2,5 до 12 мм (указывается толщина основы, без учёта высоты рифа). На требуемую толщину влияют три фактора, и учитывать их нужно вместе:
-
тип нагрузки — пешеходы, ручные тележки, погрузчики, тяжёлая техника;
-
шаг опор под листом — расстояние между балками каркаса, на которые лист опирается;
-
режим эксплуатации — статическая нагрузка, удары, вибрация, интенсивность движения.
Главная мысль: толщина листа сама по себе ничего не говорит, пока не известен шаг опор. Один и тот же лист 4 мм на каркасе с частым шагом будет жёстким, а на редком — заметно прогнётся.
Ориентиры по применениям
Эти диапазоны — отправная точка, которую затем корректируют по шагу опор:
-
пешеходные настилы, ступени, лёгкие площадки — 3–4 мм;
-
технологические площадки обслуживания, проходы, мостки — 4–5 мм;
-
полы под ручные тележки и лёгкую технику — 5–6 мм;
-
полы под погрузчики и интенсивное движение — 6–8 мм;
-
эстакады, рампы и зоны с тяжёлой техникой — 8–10 мм и выше.
При больших пролётах между опорами толщину увеличивают на ступень, при частом каркасе — наоборот, можно взять тоньше без потери жёсткости. Для динамических и ударных нагрузок закладывают запас.
Толщина и каркас работают в связке
Распространённая ошибка — пытаться решить вопрос только толщиной листа при редком каркасе. Если шаг опорных балок большой, наращивание толщины по всей площади выходит дороже и тяжелее, чем добавление промежуточных рёбер. Часто рациональнее усилить каркас ребром из швеллера или уголка, уменьшив пролёт листа, чем закладывать лист на две ступени толще. Это и легче по массе, и нередко дешевле.
Поэтому толщину настила всегда подбирают вместе с конструкцией каркаса: шаг балок и толщина листа — это одна задача с двумя переменными.
Рисунок и крепление

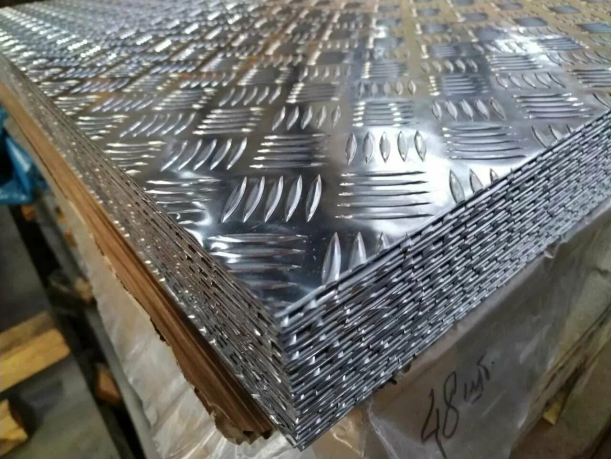

Для скользких, влажных и наклонных зон вместе с толщиной выбирают и рисунок с выраженным рельефом — например, рифлёный лист чечевица как наиболее ходовой вариант под настилы и площадки. И обязательно продумывают крепление листа к каркасу: незакреплённый настил со временем смещается, начинает греметь и теряет устойчивость под нагрузкой.
Типичные ошибки
Первая — считать только нагрузку и игнорировать шаг опор; в результате лист либо прогибается, либо взят с избытком. Вторая — экономить толщину под технику, после чего настил быстро деформируется. Третья — заказывать целые листы и резать на месте с большими отходами вместо раскроя под раскладку каркаса.
