Монолитное перекрытие работает не так, как фундаментная лента или подушка. Плита изгибается сразу в двух направлениях, а растянутые зоны, которые и должна перекрывать арматура, расположены в разных местах: снизу — в середине пролёта, сверху — над опорами (колоннами, стенами, ригелями). Если подбирать арматуру «по аналогии с фундаментом», легко получить трещины и прогибы в эксплуатации, либо лишние тонны металла, заложенные с перестраховкой. Поэтому подбор начинают со схемы работы плиты, а сортамент выбирают уже под неё.
Класс арматуры

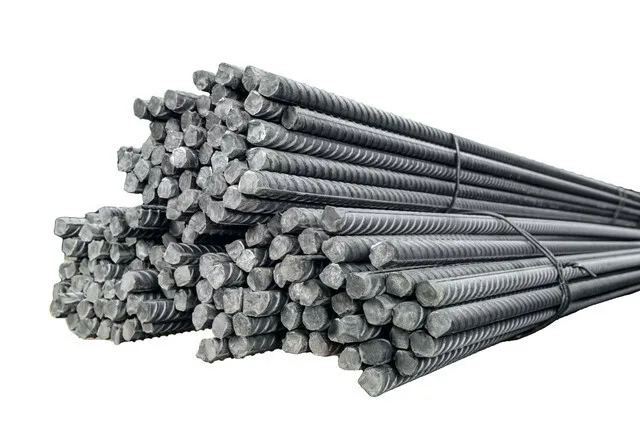

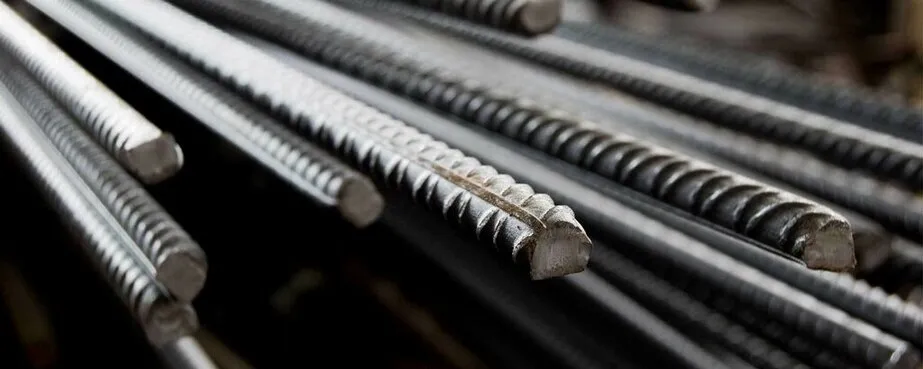

Для рабочего армирования перекрытий применяют рифлёную арматуру А500С периодического профиля по ГОСТ 34028-2016. Периодический профиль (поперечные и продольные рёбра) обеспечивает сцепление стержня с бетоном — без него арматура просто выскальзывала бы из тела плиты под нагрузкой. Предел текучести порядка 500 МПа даёт необходимый запас прочности.
Класс А500С удобен тем, что хорошо сваривается и допускает вязку — это важно для перекрытий, где много пересечений стержней и узлов. Класс А400 тоже применяется в строительстве, но часть его марок хуже подходит под сварные соединения, поэтому в монолитных перекрытиях чаще закладывают именно А500С. Если плита работает в агрессивной среде или при экстремально низких температурах, требования к стали уточняют отдельно — это уже зона ответственности проектировщика.
Рабочие и распределительные стержни
В перекрытии всегда работают два типа стержней, и путать их диаметры — типичная ошибка закупки.
Рабочие стержни воспринимают изгибающий момент. Для типовых жилых и гражданских плит это, как правило, диаметры 10–16 мм; для нагруженных или большепролётных конструкций — крупнее. Распределительные стержни удерживают рабочие в проектном положении и распределяют локальные нагрузки между ними; здесь обычно достаточно 6–8 мм. Для конструктивных и монтажных нужд нередко берут гладкую арматуру А240 — она дешевле и проще в работе.
Шаг сетки в большинстве проектов составляет 150–200 мм. Уменьшать его без расчёта нет смысла: это прямой перерасход арматуры без выигрыша в несущей способности. Увеличивать сверх проектного — опасно.
Верхняя зона и защитный слой
Отдельный момент, на котором часто экономят зря, — верхнее армирование над опорами. Над колоннами и стенами плита испытывает отрицательный момент, и растянутая зона уходит наверх. Если верхнюю сетку в опорных зонах ослабить, трещины появятся именно там. Поэтому в спецификации стоит обращать внимание не только на нижнюю сетку, но и на верхние стержни над опорами.
Не менее важен защитный слой бетона — расстояние от арматуры до поверхности плиты. Он защищает сталь от коррозии и обеспечивает совместную работу с бетоном. Для его выдерживания используют фиксаторы; экономия на них приводит к оголению арматуры и ускоренной коррозии.
Что влияет на итоговую закупку
Точные диаметры, классы и количество даёт раздел КЖ проекта — здесь не угадывают. Но три фактора стоит держать в голове заранее, чтобы спланировать объём и бюджет:
-
толщина плиты — чем она больше, тем крупнее рабочие стержни;
-
величина пролёта — чем больше пролёт, тем выше диаметр и плотность армирования;
-
стыки внахлёст — арматуру стыкуют с перепуском, и на эти нахлёсты уходит дополнительный метраж, который нужно закладывать в закупку с запасом.
Расход вязальной проволоки на каркас перекрытия тоже значителен — на каждом пересечении стержней нужен узел. Поэтому вязальную проволоку удобнее заказать вместе с арматурой одной поставкой, чтобы не останавливать вязку из-за её нехватки.
Арматуру ЮУМПК отгружает со склада в Челябинске с документами о качестве по ГОСТ 34028-2016 и фактической отгрузочной массой — без пересортицы по классам, которая на монолите оборачивается переделкой каркаса.
Пришлите спецификацию из раздела КЖ — менеджеры ЮУМПК сверят позиции по классам и диаметрам, помогут рассчитать объём с учётом нахлёстов и согласуют доставку по Челябинску, области и России. Телефон: +7 (351) 776-32-31.
