Лазерная резка металла — дорогая услуга. Это факт. И именно поэтому вопрос «нам точно нужен лазер или достаточно плазмы?» возникает при каждом запросе на раскрой. Ответ зависит от материала, толщины, требований к точности и серийности. Иногда лазер — единственно правильный выбор. В других случаях плазменная или механическая резка даёт тот же результат за меньшие деньги.
Разберём, чем отличаются методы и как принять решение без переплаты.

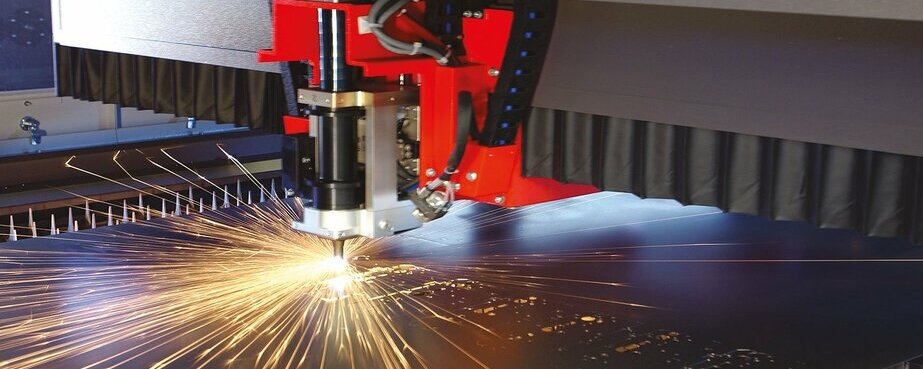

Как работает лазерная резка
Лазерный луч фокусируется в точку диаметром десятые доли миллиметра. В этой точке металл мгновенно расплавляется или испаряется. Вспомогательный газ (азот, кислород или воздух) выдувает расплав из зоны реза. Перемещение режущей головки по запрограммированной траектории даёт точную линию реза.
Лазерные станки работают по файлу — чертежу в векторном формате (DXF, DWG и другие). Это означает, что смена детали или изменение контура занимает минуты: просто загружаете новый файл. Никакой переналадки инструмента.
Плазменная резка: быстрее и дешевле, но с оговорками
Плазменная резка использует струю ионизированного газа при высокой температуре. Технология менее точная: ширина реза больше, зона термического влияния шире, кромка требует зачистки при жёстких допусках.
Зато плазма резко быстрее лазера на толстом металле. На листе 20–30 мм плазменный станок делает раскрой в разы быстрее, при этом стоимость оборудования и эксплуатации ниже. Для конструкционных деталей, где допуски ±1 мм приемлемы — плазма вполне работает.
Сравнение: когда что выбирать
Точность. Лазер даёт точность ±0,1–0,2 мм, плазма — ±0,5–1 мм и более. Если деталь будет вставляться в точный узел, работать в сопряжении с другими деталями или деталь мелкая — нужен лазер.
Толщина материала. Лазер эффективен на листах до 20–25 мм (углеродистая сталь), до 15 мм (нержавейка), до 10 мм (алюминий). На большей толщине лазер замедляется, а стоимость реза растёт непропорционально. Плазма на толщинах от 20 мм до 80–100 мм — предпочтительный выбор.
Качество кромки. Лазерный рез даёт практически чистую кромку без наплывов и грата. Плазменная кромка требует зачистки при высоких требованиях к поверхности. Для деталей, которые идут под покраску или в сборку без доработки, это важно.
Мелкие и сложные контуры. Отверстия диаметром менее 5–6 мм, тонкие перемычки, сложные узорные вырезы — только лазер. Плазма не может обеспечить точный рез в таких случаях из-за ширины реза и инерции дуги.
Нержавеющая сталь и алюминий. Плазма хуже работает по нержавейке и алюминию: кромка получается грубой, часто с окислением. Лазер (особенно с азотом в качестве вспомогательного газа) даёт чистый рез без изменения цвета кромки.
Серийность. Лазер хорош при любой серийности — от одной детали до тысяч. Но при большой серии и простых контурах на толстом металле плазма экономически выгоднее.
Резка труб: отдельная история
Листовая резка — не единственное применение. Резка труб — отдельная технология. Лазерный трубный станок режет профильные и круглые трубы с торцовкой под заданным углом, вырезает отверстия и пазы для узловых соединений. Это востребовано в мебельном производстве, при изготовлении металлоконструкций, в автомобильной промышленности.
Механическая резка труб (дисковая пила, отрезной станок) дешевле и достаточна, если нужен только прямой рез без дополнительных отверстий.
Что нужно для заказа резки
Если вы обращаетесь за услугой раскроя, вам потребуется:
Файл чертежа — в формате DXF или DWG с реальными размерами. Убедитесь, что все линии замкнуты, нет дублирующихся контуров и мусорных отрезков — это влияет на качество программы резки.
Материал и толщина — укажите марку стали (Ст3, 09Г2С, AISI 304 и т.д.), толщину листа. Режимы резки и стоимость зависят от этого напрямую.
Требования к точности и кромке — если нужна чистая кромка под покраску или сборку без доработки, скажите об этом сразу.
Количество — влияет на распределение стоимости подготовки. При малых тиражах цена на деталь выше из-за фиксированных затрат на программирование.
Типичные ошибки при заказе раскроя
Чертёж в PDF или растровом формате. Лазерный станок работает по векторному файлу. PDF, скан или картинка — это не чертёж для раскроя. Либо переводите в DXF самостоятельно, либо уточняйте у исполнителя, может ли он сделать это за дополнительную плату.
Размеры не соответствуют масштабу в файле. Ошибка в масштабе DXF даст детали неправильного размера. Всегда проверяйте, что размеры в файле соответствуют реальным миллиметрам.
Выбор лазера на толстом металле «для надёжности». Некоторые заказчики выбирают лазерную резку, считая её «более точной» — даже для листов 25–40 мм из конструкционной стали. На такой толщине плазма даёт сопоставимый результат при заметно меньшей стоимости. Уточните у менеджера оптимальный метод для вашего материала.
Игнорирование припуска на рез. Ширина лазерного реза — 0,2–0,4 мм, плазменного — 1–3 мм. При раскрое деталей вплотную друг к другу без припуска соседние детали оказываются меньше расчётного размера. Учитывайте это при проектировании карты раскроя.
Как сэкономить на раскрое
Подготовьте оптимальную карту раскроя заранее. Чем меньше остатков и обрезков — тем ниже стоимость материала на деталь. Профессиональные системы раскроя (TruTops, Lantek, SigmaNEST) автоматически оптимизируют размещение деталей на листе. Если вы заказываете большую серию — уточните, использует ли исполнитель такую оптимизацию.
Объединяйте заказы. Если у вас несколько партий деталей из одного материала и толщины — разместите их в одном заказе. Настройка режимов и программирование делается один раз, что снижает затраты.
Обсудите допуски. Если для вашего применения ±1 мм приемлемо, а вы заказываете лазер, думая что «точнее = лучше» — это переплата. Плазма на нужной толщине будет быстрее и дешевле при том же функциональном результате.
Если нужна резка листа или труб — в ЮУМПК работают лазерная резка и плазменная резка. Принимаем файлы чертежей, консультируем по выбору метода под конкретную задачу. Также доступны резка листа и резка труб на специализированном оборудовании. Уточнить стоимость и сроки можно по телефону или через форму на сайте.
