Подвесные краны, тельферы и кошки тали передвигаются не по обычной двутавровой балке, а по специальному монорельсовому двутавру с маркировкой «М». Это не маркетинговое разделение, а разные изделия по разным стандартам. Если поставить на подвесной путь рядовой двутавр серии Б, его полки начнут деформироваться под колёсами грузовой тележки, а сам путь быстро выйдет из строя. Поэтому профиль для монорельса подбирают отдельно и по своим правилам.
Чем «М» отличается от обычного двутавра
Монорельсовый двутавр «М» изготавливается по ГОСТ 19425-74. У него Н-образное сечение с утолщёнными полками, нижние грани которых рассчитаны на качение колёс грузовой тележки. Его задача — служить одновременно несущей балкой и направляющей рельсой для механизма, движущегося по одной нитке пути.
У обычного двутавра серии Б (по ГОСТ 8239-89 и ГОСТ 326020-83” на “35087-2024 / Р 57837-2017) полки тоньше и не рассчитаны на контактную нагрузку от катков: колёса тележки опираются на узкую кромку, и тонкая полка под такой сосредоточенной нагрузкой сминается. Именно поэтому подменять монорельс обычной балкой нельзя, даже если по несущей способности на изгиб она кажется подходящей.
Как выбрать профиль

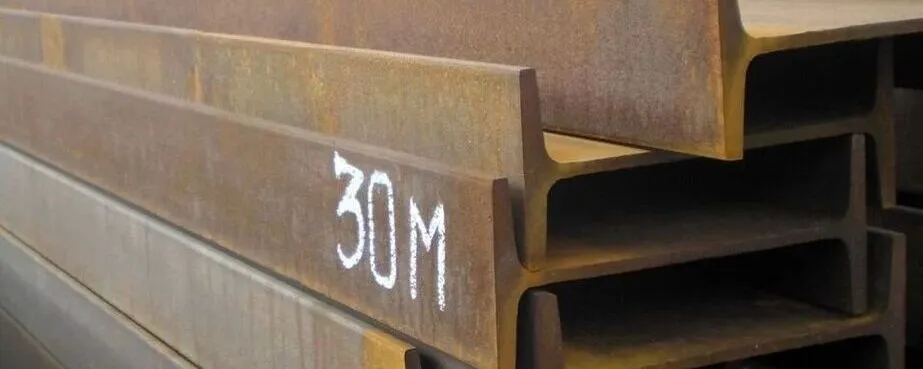

На складе ЮУМПК монорельсовый двутавр представлен профилями 24М, 30М, 36М и 45М в марках стали С255 и С355. Профиль подбирают по двум основным параметрам:
-
грузоподъёмность тали или кран-балки — чем тяжелее поднимаемый груз, тем крупнее требуется профиль;
-
длина пролёта подвесного пути (расстояние между точками подвеса) — чем больше пролёт, тем выше изгибающий момент и тем крупнее номер.
Сталь С355 берут под повышенные и более интенсивные нагрузки: при той же геометрии профиля она допускает больший изгибающий момент, чем С255, за счёт более высокого предела текучести. Для умеренных нагрузок и небольших пролётов достаточно С255.
Почему точность подбора критична
Монорельс относится к элементам повышенной ответственности — от него напрямую зависит безопасность подъёмно-транспортных операций. Здесь есть два равно нежелательных сценария. Заниженный профиль даёт чрезмерный прогиб пути: тележка начинает «скатываться» к середине пролёта, возможны заклинивание и удары. Прогиб подвесных путей жёстко нормируется, и его превышение недопустимо. Завышенный профиль безопасен, но это лишние затраты на металл и на опорные конструкции, которые должны держать более тяжёлый путь.
Отдельное внимание — стыковка и ровность пути. Перепады в стыках профилей создают удары при прохождении тележки, ускоряют износ колёс и расшатывают подвесы. Поэтому профиль, его длины и схему стыков лучше прорабатывать вместе. Если выбор стоит между несколькими вариантами двутавровой балки, его стоит согласовать с поставщиком, опираясь на паспортные данные тали.
Что важно при заказе
Перед заказом нужно знать: грузоподъёмность механизма, длину пролёта и шаг подвесов, а также режим работы (как часто и с какими грузами эксплуатируется путь). Эти данные определяют и профиль, и марку стали. Брать монорельс «по аналогии» с соседним цехом рискованно: разные тали и разные пролёты требуют разных профилей.
Монорельсовый двутавр ЮУМПК поставляет с сертификатами по ГОСТ 19425-74, что гарантирует геометрию профиля — а именно от неё зависит правильное качение колёс тележки и долговечность пути.
