При выполнении расчета двутавровой балки для современного инженерного проекта важно применять актуальную техническую информацию. Еще недавно ее брали из ГОСТ 8239-89 (до него – из ГОСТ 8239-72). Однако, сегодня возникает ряд вопросов, на которые хотелось бы получить понятный ответ.
С 2018-го года введен внутрироссийский документ – ГОСТ Р 57837-2017, а действие ГОСТ 8239-89 отменили. Так можно ли в производстве двутавровой стальной балки руководствоваться старой нормативной базой?
Эксперты указывают на один важный юридический момент. Дело в том, что новый норматив на замену утратившему силу государство до сих пор не утвердило. А значит, двутавр по ГОСТ 8239-89 можно выпускать, продавать и использовать.
- армирование крупногабаритных ЖБК (лифтовые шахты, монолитные фундаменты жилых и производственных построек);
- возведение крыш;
- устройство подвесных путей;
- строительство крановых эстакад;
- изготовление стыковочных узлов, клепаных и сварных опорных поясов.

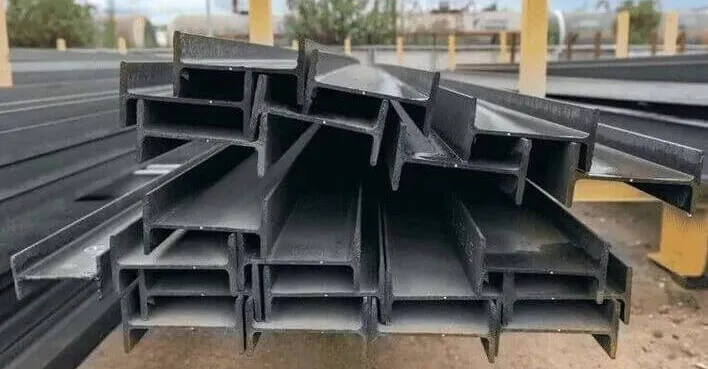

Горячекатаные стальные двутавры: ГОСТ 8239-89 vs. ГОСТ Р 57837-2017
В описании ГОСТов существуют отличия. Сортамент нового документа, принятого в 2018-м году, соответствует сортаменту ГОСТ 26020-83 и СТО АСЧМ 20-93 – это стальные горячекатаные двутавры с параллельными гранями полок.
Н-образный профиль по ГОСТ 8239-89 можно отличить по небольшому уклону внутренних граней полок.
Хотелось бы отметить тот факт, что немало инженеров-конструкторов из Челябинска и других регионов России отдают предпочтение именно этому конструкционному элементу, выполняя расчет двутавровой балки с учетом геометрических особенностей продукции, произведенной по ГОСТ 8239-89.
Дело в том, что двутавр с уклоном граней по ГОСТ 8239-89 на практике доказал свою высочайшую эффективность в тех случаях, когда требуется избежать искривления продольной оси балки. Данное изделие может похвастаться максимальной жесткостью по горизонтальной оси, за счет чего успешно сопротивляется появлению поперечного изгиба вследствие прикладываемой нагрузки.
