Когда проект требует балку нестандартной высоты или несимметричного сечения, встаёт вопрос: взять ближайший прокатный двутавр из сортамента или заказать сварной под конкретные размеры. Оба варианта рабочие, но различаются по стоимости, срокам, контролю качества и характеристикам. Разберём, когда что выбрать, чтобы не переплатить и не сорвать сроки.
Прокатный двутавр: стандарт, наличие, цена

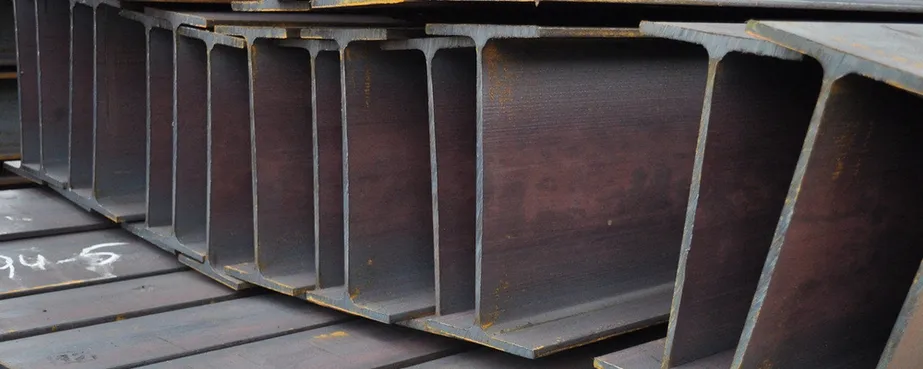

Прокатный двутавр получают горячей прокаткой на стане, а его сортамент жёстко задан стандартами — ГОСТ 26020-83 (профили с параллельными гранями полок серий Б, Ш, К) и ГОСТ 8239-89 (балочные двутавры с уклоном полок). Это означает фиксированный ряд высот и сечений, зато прокатный профиль дешевле, стабильно доступен со склада и обладает предсказуемыми характеристиками, подтверждёнными сертификатами. Для большинства задач в этом ряду находится подходящее сечение: нормальный двутавр Б для балок и прогонов, широкополочный Ш для тяжело нагруженных балок.
Поэтому первый шаг при подборе — проверить, закрывает ли задачу стандартный сортамент двутавра. В большинстве случаев прокатный профиль оказывается и дешевле, и быстрее в поставке, а его геометрия и механические свойства гарантированы стандартом.
Сварной двутавр: когда сортамента не хватает
Сварной двутавр изготавливают сваркой из листового проката — стенку и полки соединяют продольными швами. Единого сортамента, как у прокатного, у него нет: сечение задаётся проектом, а изготовление ведётся по стандартам организаций (СТО) и техническим условиям. Это даёт главное преимущество — свободу геометрии: можно получить нестандартную высоту, увеличенную стенку, несимметричное сечение с разными полками или балку переменной высоты под конкретную эпюру моментов.
Платой за эту свободу становятся более высокая стоимость, необходимость контроля качества сварных швов, большие сроки изготовления и зависимость характеристик от культуры производства. Поэтому сварной двутавр берут тогда, когда прокатный ряд объективно не подходит.
Стоимость, сроки и качество
Разница между вариантами не только в цене металла. Прокатный профиль — это склад и понятный срок отгрузки; сварной — заказное изготовление с очередью, раскроем листа, сваркой и контролем. По совокупной стоимости и срокам прокатный вариант почти всегда выигрывает, если только проект не диктует иное. Есть и разница в качестве сечения: у прокатного профиля оно цельное, без продольных швов, а у сварного продольные швы, соединяющие полки со стенкой, должны быть сплошными и без дефектов — от них зависит совместная работа сечения. При сварке возможны поводки и коробление, поэтому балку правят и контролируют геометрию, а для ответственных узлов назначают неразрушающий контроль швов. Всё это упрощает прохождение экспертизы именно для прокатного профиля.
Пример выбора
Показательна ситуация с ограничением по строительной высоте. Допустим, по проекту перекрытия нужна балка высотой между двумя близкими прокатными профилями, а увеличить высоту нельзя из-за отметок пола и потолка. Здесь прокатный профиль либо не проходит по прочности (меньший), либо не влезает по высоте (больший) — и тогда обоснован сварной двутавр точной высоты с подобранной стенкой. Если же жёсткого ограничения по высоте нет, почти всегда выгоднее взять ближайший больший прокатный профиль: он дешевле и доступен со склада. Часто в одном проекте сочетают оба решения: типовые пролёты закрывают прокатным профилем, а нестандартные узлы — сварными балками.
На что смотреть при заказе
Перед заказом стоит определить требуемую высоту сечения, нагрузку и пролёт. Если проект допускает округление до ближайшего прокатного профиля, это почти всегда выгоднее по цене и срокам. Если же отклонение принципиально, считают сварной вариант с учётом стоимости листа, сварки и контроля, а также свариваемости выбранной марки стали. Отдельно проверяют, не решается ли задача изменением шага балок: иногда уменьшение пролёта позволяет обойтись стандартным профилем вместо заказного сварного.
Что есть в стандартном сортаменте
Прежде чем заказывать сварную балку, стоит представлять, насколько широк прокатный ряд. Нормальные двутавры Б перекрывают высоты примерно от 10 до 70, широкополочные Ш — от 20 до 70, колонные К — от 20 до 40, есть и монорельсовые профили М. В пределах одной высоты нередко существуют варианты по толщине стенки и полок (например, 20Б1 и 20Б2), что даёт дополнительную гибкость подбора без перехода к сварному изготовлению. Поэтому «нестандартная высота» на практике встречается реже, чем кажется, — часто задача закрывается соседним прокатным профилем или переходом в другую серию той же высоты.
ЮУМПК поставляет прокатный двутавр всех основных серий со склада в Челябинске, с документами о качестве по ГОСТ, опт и розница, с резкой в размер — во многих случаях это позволяет закрыть задачу стандартным профилем без переплаты за сварную балку.
Нужна балка нестандартной высоты? Пришлите требуемое сечение и нагрузку — специалисты ЮУМПК подберут ближайший прокатный двутавр из наличия и подскажут, оправдан ли в вашем случае сварной вариант. Телефон: +7 (351) 776-32-31.
