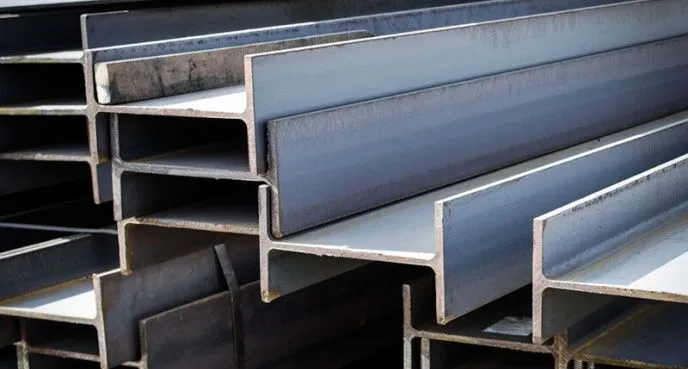

Двутавровая балка — это ключевой элемент металлических конструкций, применяемый в строительстве жилых, промышленных и инфраструктурных объектов. Благодаря своей форме и прочностным характеристикам, двутавр способен выдерживать значительные нагрузки, но только при правильном подборе и расчете.
В этой статье мы расскажем, как рассчитать нагрузку на стальную двутавровую балку с учетом всех необходимых параметров.
1. Определение типа и характера нагрузки
Перед расчетом важно определить, какие нагрузки будут воздействовать на балку:
- Постоянные нагрузки — вес самой балки, перекрытий, отделочных материалов.
- Временные нагрузки — люди, мебель, оборудование.
- Климатические нагрузки — снег, ветер.
- Динамические нагрузки — при вибрациях, подвижных механизмах и т. п.
Нагрузки могут быть:
- Равномерно распределенные (q) — например, от перекрытий.
- Сосредоточенные (P) — от колонн, тяжелого оборудования.
- Моменты (M) — возникающие при несимметричной нагрузке или закреплении балки.
2. Геометрические параметры двутавра
Для точного расчета нужно знать характеристики балки:
- Высота (h) и ширина полок (b) — влияют на момент инерции.
- Толщина стенки (t) — определяет прочность на сжатие и изгиб.
- Момент инерции (I) и модуль сопротивления сечению (W) — базовые характеристики для расчета изгиба.
- Длина пролета (L) — расстояние между опорами.
- Тип закрепления — свободное опирание или жесткое крепление влияет на расчетную схему.
3. Базовые формулы для расчета
Для равномерно распределенной нагрузки:
M = (q × L²) / 8
где:
- M — максимальный изгибающий момент (Н·м),
- q — нагрузка на 1 метр (Н/м),
- L — длина пролета балки (м).
Для проверки несущей способности:
σ = M / W
где:
- σ — напряжение в сечении,
- W — модуль сопротивления балки (см³ или мм³).
Результат сравнивается с допустимым напряжением для материала (в зависимости от марки стали).
4. Выбор сечения балки
На основании расчетов выбирается подходящий тип двутавра из сортамента. Чем больше нагрузка — тем выше и массивнее профиль. Для подбора рекомендуется использовать сортамент металлических профилей и таблицы ГОСТ.
5. Проверка расчетов
После подбора балки проверяют:
- Прочность — не должно быть превышения допустимых напряжений.
- Прогиб — не должен превышать норм, указанных в СНиП.
- Устойчивость — чтобы избежать потери формы при действии продольных сил.
-
Коэффициент запаса прочности — обычно 1.3–1.5.
6. Дополнительные факторы
- Температурные воздействия;
- Агрессивная среда (влага, химия);
- Совместная работа с другими конструкциями;
- Множественные нагрузки (используется принцип суперпозиции).
Расчет нагрузки на двутавровую балку — это ответственный этап проектирования, который требует знаний и точных данных. Ошибки на этом этапе могут привести к разрушению конструкции и аварийным ситуациям.
Если вы не уверены в расчетах — доверьтесь специалистам. Мы предлагаем не только качественные двутавровые балки, соответствующие ГОСТ и СНиП, но и профессиональную помощь в подборе и расчетах.
