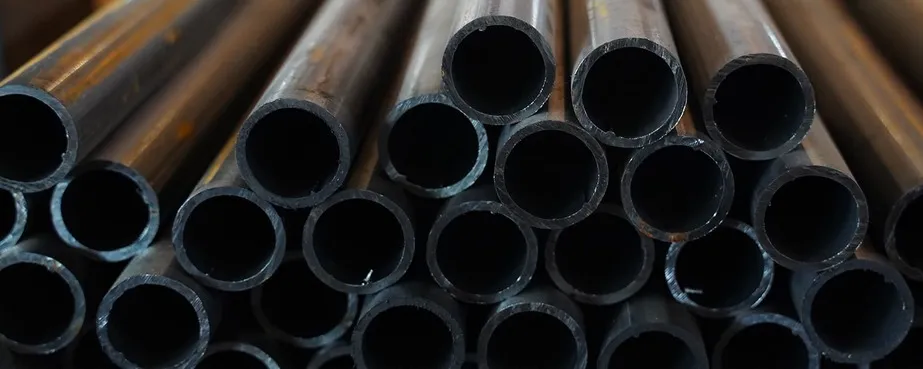

Труба ВГП одного условного прохода выпускается в трёх исполнениях по толщине стенки — лёгком, обыкновенном и усиленном. Внешне они почти неотличимы, но рассчитаны на разное давление и по-разному сопротивляются коррозии, а выбор исполнения напрямую влияет на надёжность и срок службы инженерной сети. Разберём, чем они различаются и как не ошибиться.
Что стандартизует ГОСТ 3262-75
Труба ВГП (водогазопроводная) выпускается по ГОСТ 3262-75 и обозначается по условному проходу (Ду) — величине, к которой привязаны трубная резьба и вся соединительная арматура: муфты, тройники, угольники, краны. При одном и том же Ду стандарт предусматривает три исполнения по толщине стенки. Лёгкие трубы имеют самую тонкую стенку, обыкновенные — среднюю, усиленные — самую толстую. На складе ЮУМПК ВГП представлены в диапазоне Ду 15–100 мм со стенками 2,5–4 мм, в отрезках по 6 метров, в чёрном и оцинкованном исполнении.
Чем толще стенка при том же условном проходе, тем выше допустимое рабочее давление и тем дольше служит труба в условиях коррозии: запас металла «съедается» медленнее. При этом наружный диаметр у всех трёх исполнений одного Ду одинаков — различается именно толщина стенки, а значит, и внутренний проход.
Как выбрать исполнение
Логика подбора отталкивается от рабочего давления и условий эксплуатации:
-
лёгкие трубы применяют в системах с невысоким давлением, где нет жёстких требований к запасу по стенке — например, в отдельных отопительных контурах и слаботочных разводках;
-
обыкновенные трубы — универсальное решение для водопровода, отопления и бытовых газовых разводок среднего давления; это наиболее востребованное исполнение;
-
усиленные трубы берут для сетей с повышенным давлением, для газопроводов и участков, где важен запас на коррозию и долгий срок службы.
Для газовых сетей исполнение по толщине стенки всегда согласуют с проектом — здесь требования к запасу прочности выше, чем для водопровода, и определяются нормами на газоснабжение.
Как отличить исполнения при приёмке
Поскольку наружный диаметр у трёх исполнений одного Ду одинаков, различить их «на глаз» сложно — ориентируются на маркировку, сопроводительные документы и вес. Труба усиленного исполнения при той же длине заметно тяжелее лёгкой за счёт более толстой стенки, поэтому косвенным признаком служит масса погонного метра. При приёмке ответственных партий толщину стенки проверяют замером и сверяют с сертификатом качества, где указаны и условный проход, и толщина стенки. Это защищает от ситуации, когда в ответственную сеть по ошибке попадает лёгкая труба вместо усиленной.
Резьба и монтаж
ВГП удобна тем, что рассчитана на резьбовой (муфтовый) монтаж: под её условный проход стандартизованы резьба и фитинги, и трубу можно нарезать резьбой на месте или заказать с готовой резьбой. Усиленная стенка при этом даёт больше металла под нарезку резьбы, что важно для ответственных узлов, где резьба ослабляет сечение. Там, где сеть собирают на сварке, толщину стенки выбирают уже из условий сварки и давления.
Коррозия и срок службы
Толщина стенки — это не только про давление, но и про долговечность. В условиях коррозии тонкостенная лёгкая труба теряет несущую способность быстрее и раньше требует замены. Для скрытой прокладки, влажных зон и наружных сетей дополнительно имеет смысл выбрать оцинкованную ВГП: цинковое покрытие заметно продлевает срок службы по сравнению с чёрной трубой и снижает риск зарастания просвета продуктами коррозии.
Типичные ошибки
Самая частая ошибка — заказывать трубу только по условному проходу, не указывая исполнение: поставщик отгрузит то, что есть, и в ответственную сеть может попасть лёгкая труба вместо усиленной. Обратная крайность — брать усиленную трубу везде «с запасом», переплачивая там, где хватает обыкновенной. И почти всегда к путанице при заказе ведёт смешение условного прохода с наружным диаметром: Ду15 имеет наружный диаметр около 21 мм.
Применения по средам
По назначению исполнения распределяются так: холодное и горячее водоснабжение внутри зданий чаще закрывают обыкновенной трубой, отопительные контуры — лёгкой или обыкновенной в зависимости от давления, а газовые разводки и участки с повышенным давлением — усиленной. Для наружных и скрытых сетей к выбору исполнения добавляется вопрос защиты от коррозии, и здесь оцинкованная труба даёт наибольший ресурс. Отгружается ВГП мерными отрезками по 6 метров; при монтаже на резьбе к ним добавляют сгоны, муфты и контргайки, которые подбирают под тот же условный проход. Итоговое решение по исполнению всегда сверяют с проектом и нормами на соответствующий вид сети, а для газа — с требованиями газоснабжающей организации.
ЮУМПК держит ВГП в наличии на складе в Челябинске, опт и розница, с документами по ГОСТ 3262-75 — это исключает пересортицу по исполнению и условному проходу при монтаже.
Уточните рабочее давление и среду вашей сети — специалисты ЮУМПК подберут исполнение ВГП по толщине стенки и подскажут, нужна ли оцинковка. Телефон: +7 (351) 776-32-31.
