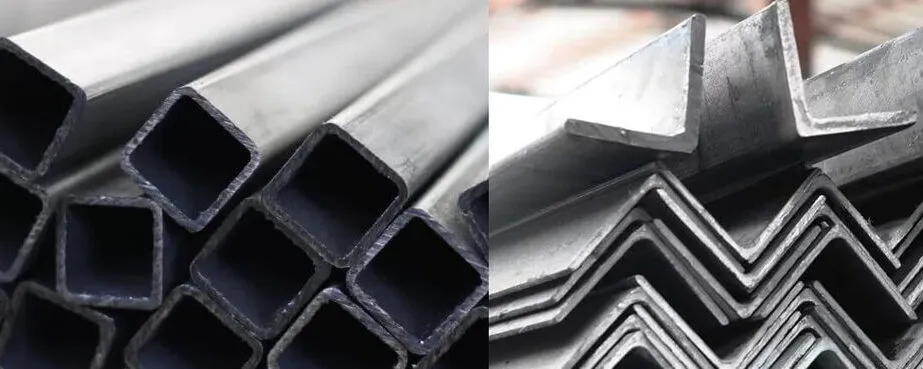

Под лёгкий или средний каркас — стеллаж, раму, опору, обрешётку, навес — обычно рассматривают два материала: стальной уголок или профильную трубу. Оба доступны, оба свариваются, но в конструкции ведут себя по-разному. При равной массе металла они дают разную жёсткость, по-разному собираются и по-разному ведут себя в части коррозии. Разберём, в каких случаях что рациональнее.
Открытый и замкнутый профиль

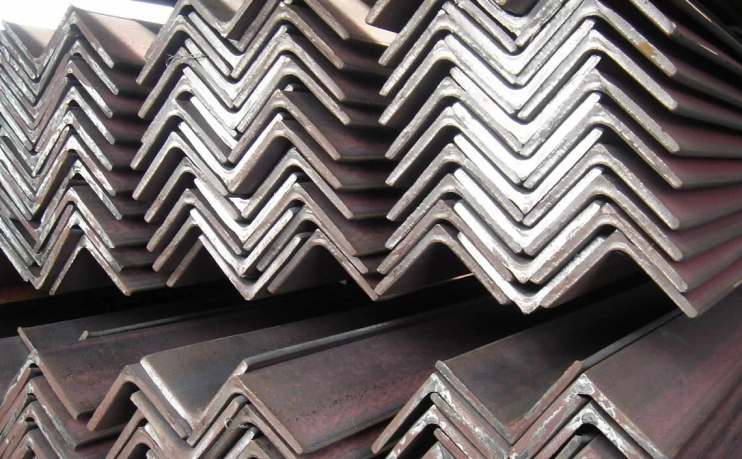

Уголок — открытый профиль. Его сильная сторона — технологичность. К уголку легко приварить косынку, прикрутить полку, состыковать другой элемент, обрезать по месту; сварной шов всегда на виду, что упрощает контроль качества. Равнополочный уголок по ГОСТ 8509-93 на складе ЮУМПК представлен от 20×20 до 200×200 мм с толщиной полки от 3 мм, в марках Ст3, С255 и 09Г2С — этот ряд закрывает практически любой каркас.
Профильная труба — замкнутый профиль. За счёт закрытого сечения она существенно жёстче на кручение и устойчивее к продольному изгибу при сжатии. Там, где каркас одновременно изгибается и закручивается — несущие рамы, стойки, ворота, пространственные конструкции, — профильная труба при сопоставимой массе даёт больший запас прочности и аккуратный внешний вид без острых кромок.
Жёсткость, металлоёмкость и стоимость
Ключевой инженерный момент — работа на кручение. Открытый профиль (уголок) сопротивляется кручению плохо: его сечение «раскрывается». Замкнутый профиль (труба) держит крутящий момент в разы лучше. Поэтому для пространственных каркасов, где элементы нагружены не только на изгиб, труба позволяет получить ту же жёсткость при меньшей массе металла.
По цене за тонну уголок обычно выгоднее. Но если сравнивать не тонны, а готовую конструкцию нужной жёсткости, труба нередко выигрывает за счёт меньшей металлоёмкости. Поэтому корректное сравнение — всегда «по конструкции», а не «по цене за килограмм».
Сварка, коррозия и эксплуатация
Уголок удобнее в сварке и доступнее для зачистки и окраски: вся его поверхность открыта. Профильную трубу варят по замкнутому контуру, а её внутренняя полость требует внимания — в неё может попадать конденсат, поэтому торцы труб в ответственных конструкциях заглушают, чтобы коррозия не шла изнутри.
Если нагрузка в каркасе несимметрична — например, обвязка по краю плиты или направляющая, работающая преимущественно в одном направлении, — стоит посмотреть неравнополочный уголок: он позволяет ориентировать металл по направлению основного усилия и сэкономить массу.
Как выбрать под задачу
Для стеллажей, обрешёток, обрамлений, кронштейнов и узлов, где много стыковок и подгонки по месту, уголок выигрывает по трудоёмкости и цене. Для несущих каркасов, ворот, навесов и нагруженных стоек профильная труба эффективнее по соотношению жёсткости и массы и выглядит аккуратнее. На практике многие конструкции комбинируют оба профиля: трубу — на несущий контур, уголок — на вспомогательные элементы и узлы.
В ЮУМПК есть и сортовой уголок, и профильная труба, поэтому весь каркас можно закрыть одной поставкой и одним поставщиком — без рассогласования сроков по разным позициям.
Пришлите эскиз каркаса или ожидаемые нагрузки — поможем выбрать между уголком и трубой, подобрать сечение под металлоёмкость и бюджет и рассчитать стоимость с доставкой. Телефон: +7 (351) 776-32-31.
