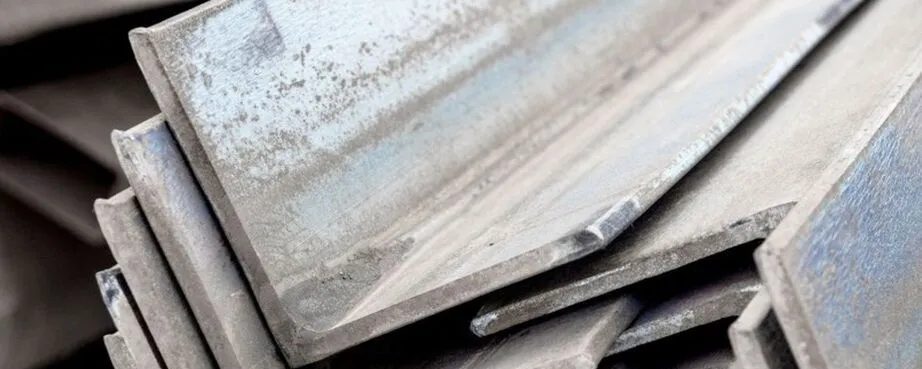

Стальной уголок — один из базовых видов фасонного проката, который стабильно применяется в промышленном и гражданском строительстве. Несмотря на внешнюю простоту, это профиль со специфической геометрией и характерной схемой работы. Он хорошо проявляет себя в одних узлах и оказывается нерациональным в других. Понимание этих границ позволяет проектировщику избежать перерасхода металла и получить предсказуемую работу конструкции.
Уголок представляет собой Г-образное сечение с равными или неравными полками. Такая форма определяет его поведение под нагрузкой: сечение несимметрично, центр тяжести смещён, главные оси инерции не совпадают с геометрическими. В результате при внецентренном приложении усилий возникает сочетание изгиба и кручения. Это ключевая особенность профиля, которую необходимо учитывать при расчёте.
Работа на растяжение
В растянутых элементах уголок работает эффективно. При осевом растяжении всё поперечное сечение включается в работу, а напряжённое состояние близко к однородному. В ферменных системах, связях и раскосах уголок часто используется именно как растянутый стержень.
При болтовых соединениях важно учитывать нетто-площадь сечения — отверстия под болты уменьшают расчётную площадь. Для одиночных уголков в узлах ферм это принципиально, поскольку снижение несущей способности может быть значительным при малой ширине полки.
Сварные соединения позволяют реализовать полную работу сечения без потерь на ослабление отверстиями, однако требуют контроля качества шва и учёта термического влияния на металл.
Работа на сжатие и устойчивость
В сжатых элементах ситуация усложняется. Из-за асимметрии сечения уголок более чувствителен к потере устойчивости, чем симметричные профили аналогичной площади. При расчёте необходимо проверять:
-
общую устойчивость элемента по гибкости;
-
изгибно-крутильную форму потери устойчивости;
-
местную устойчивость полок в зоне сжатия.
При большой расчётной длине одиночный уголок может оказаться нерациональным. В таких случаях применяют спаренные уголки, соединённые планками или сваркой. Такое решение увеличивает радиус инерции, делает сечение более симметричным и снижает чувствительность к изгибно-крутильной потере устойчивости.
Использование уголка как сжатого стержня допустимо, но требует аккуратного расчёта по действующим нормам и понимания реальной схемы закрепления.
Уголок в фермах
Наиболее распространённая область применения — ферменные конструкции. Здесь элементы преимущественно работают на осевые усилия, что соответствует природе профиля.
Уголки применяются:
-
в стропильных фермах покрытий;
-
в вертикальных и горизонтальных связях каркаса;
-
в распорках и раскосах.
Соединение через косынки и накладки позволяет формировать узлы без сложной механической обработки. При этом необходимо учитывать возможный эксцентриситет, если элемент крепится одной полкой. В таких случаях расчёт ведётся как для внецентренно нагруженного стержня.
В фермах с умеренными пролётами уголок остаётся экономически оправданным решением при условии корректного подбора сечения.
Усиления и локальные элементы
Уголок широко используется как усиливающий профиль. Его применяют для:
-
усиления кромок листа;
-
формирования рам под технологические проёмы;
-
усиления существующих элементов;
-
устройства монтажных рам и закладных деталей.
В этих узлах профиль воспринимает локальные усилия и перераспределяет напряжения. За счёт формы полок он удобен для крепления и позволяет равномерно передать нагрузку на основной элемент.
При реконструкции металлоконструкций уголок часто используется как добавочный элемент — его можно установить без серьёзной переработки существующего каркаса.
Работа на изгиб: ограничения профиля
Г-образное сечение не предназначено для эффективной работы на чистый изгиб. При нагрузке, приложенной вне главных осей, возникает сочетание изгиба и кручения. Даже при изгибе в плоскости одной из полок напряжённое состояние остаётся несимметричным.
Использование уголка в качестве балки возможно только при небольших пролётах и умеренных нагрузках. При увеличении пролёта расчёт быстро приводит к росту требуемого сечения и массы элемента. В таких ситуациях более рациональны двутавры или швеллеры, специально сформированные для восприятия изгибающих моментов.
Замена балочного профиля одиночным уголком без расчётного обоснования приводит к увеличению прогибов и снижению жёсткости конструкции.
Сравнение с профильной трубой
При выборе профиля для каркаса нередко рассматривается альтернатива в виде квадратных или прямоугольных труб. Замкнутое сечение обеспечивает высокую жёсткость на кручение и равномерное распределение напряжений.
Уголок проще в соединении и удобен при формировании узлов с листовыми элементами. Труба выигрывает в пространственной работе и устойчивости при внецентренных нагрузках.
Выбор определяется схемой работы конструкции: в стержневых системах с осевыми усилиями уголок остаётся оправданным, в пространственных рамах с возможным кручением чаще применяются замкнутые профили.
Местная устойчивость и толщина полок
При подборе сечения необходимо учитывать не только общую несущую способность, но и местную устойчивость элементов сечения. Тонкие полки в зоне сжатия могут потерять устойчивость раньше достижения предельных напряжений по прочности.
Расчёт выполняется с учётом класса сечения и предельной гибкости отдельных элементов профиля. Избыточное уменьшение толщины ради снижения массы может привести к неработоспособности элемента.
Одновременно чрезмерное увеличение толщины без расчётной необходимости ведёт к перерасходу металла и усложнению монтажа.
Монтажные особенности
Уголок технологичен: он легко режется, сверлится и сваривается. Полки удобны для болтовых соединений и крепления накладок. Однако при присоединении одной полкой возникает внецентренное нагружение, формирующее дополнительный изгибающий момент. В расчёте этот фактор должен быть учтён.
При использовании спаренных уголков важно обеспечить надёжную работу соединительных элементов между ними, чтобы сечение функционировало как единое целое.
Где применение уголка оправдано
Рациональные области применения:
-
элементы ферм, работающие на осевые усилия;
-
связи каркаса;
-
распорки и раскосы;
-
локальные усиления;
-
монтажные и вспомогательные конструкции.
В этих случаях профиль используется в соответствии со своей конструктивной природой и показывает предсказуемую работу.
Когда стоит выбрать другой профиль
Для балок перекрытий, рам с большими пролётами и элементов, воспринимающих значительный изгиб, предпочтительнее применять профили с более эффективной геометрией — двутавры или швеллеры.
В конструкциях, где возможны существенные крутящие моменты или пространственная работа рамы, замкнутые профили обеспечивают более устойчивое поведение.
Итог
Стальной уголок — не универсальный, но конструктивно оправданный профиль. Его сильная сторона — работа на осевые усилия и применение в стержневых системах. Ограничения проявляются при изгибе и внецентренном нагружении, где требуется тщательный расчёт.
Рациональное использование уголка определяется схемой работы элемента, расчётной длиной, способом закрепления и характером нагрузки. При учёте этих факторов профиль остаётся эффективным решением в составе металлоконструкций различного назначения.
