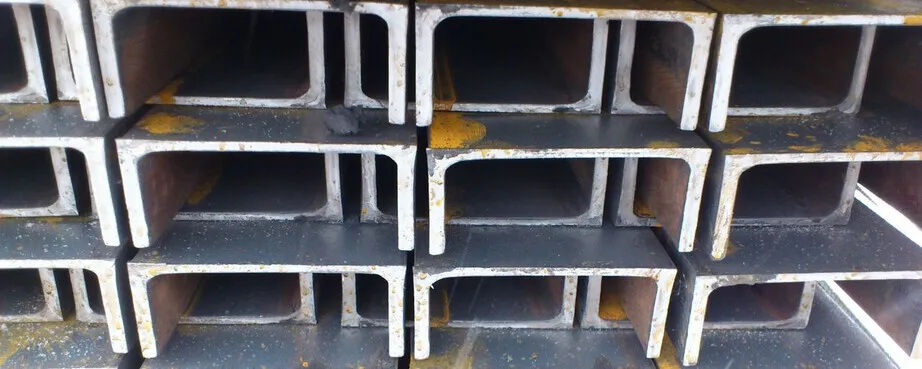

Швеллер - один из самых востребованных элементов металлопроката при устройстве перекрытий. Он работает как несущая балка, на которую передается нагрузка от плит, настила, оборудования и людей. От правильности выбора номера и типа профиля зависит жесткость конструкции, отсутствие прогибов и общая надежность здания.
В этой статье разберем, какие виды швеллеров применяются в перекрытиях и как правильно подобрать размеры под конкретную задачу.
Какие швеллеры применяются для перекрытий
Для строительных перекрытий используют два основных типа швеллеров:
-
горячекатаные - обладают высокой прочностью, четкими гранями, стабильной геометрией;
-
гнутые - легкие и экономичные, подходят для менее нагруженных конструкций.
Оба варианта выпускаются по ГОСТ, различаются формой полок, толщиной стенок и несущей способностью.
Горячекатаные швеллеры
Горячекатаный швеллер имеет прочное монолитное сечение и применяется там, где требуется высокая несущая способность. По форме полок различают:
Номер швеллера соответствует его высоте в сантиметрах. В строительстве перекрытий чаще всего используют №10–20, реже - №22–40 для длинных или усиленных балок.
Основные параметры горячекатаных швеллеров:
-
высота - 50–400 мм;
-
толщина стенки - 4,2–11,5 мм;
-
толщина полок - 4,8–13,5 мм;
-
материалы - Ст3, С255, С355, 09Г2С, 15ХСНД.
Швеллеры из стали 09Г2С обладают повышенным пределом текучести и применяются для нагруженных или ответственных конструкций.
Гнутые швеллеры
Гнутые профили изготавливаются из листового металла методом гибки. Основные отличия:
-
полки - только параллельные;
-
высота - 25–410 мм;
-
ширина полок - 26–160 мм;
-
толщина стенки - 2–8 мм.
Гнутый швеллер легче горячекатаного, но уступает ему по устойчивости к изгибу. Его применяют в перекрытиях небольших пролетов или как вспомогательные элементы.
Как подобрать швеллер под перекрытие
Простой подбор профиля «на глаз» невозможен - номер и тип швеллера определяются расчетом. Основная задача - обеспечить достаточную несущую способность и минимальный прогиб швеллера.
Ниже перечислим ключевые этапы подбора:
1. Определение полной нагрузки
Учитывают:
-
собственный вес перекрытия;
-
эксплуатационные нагрузки (люди, мебель, оборудование);
-
возможные локальные нагрузки.
Для жилых и коммерческих зданий используют нормативы из СП по нагрузкам.
2. Умножение нагрузки на коэффициент надежности
Коэффициент позволяет заложить запас прочности на случай увеличения фактических нагрузок.
3. Учет шага установки швеллеров
Чем больше расстояние между швеллерами, тем выше должна быть их несущая способность. Шаг влияет на расчет изгибающего момента.
4. Расчет максимального изгибающего момента
Изгибающий момент зависит от:
-
полной нагрузки с учетом коэффициента надежности;
-
шага установки;
-
длины швеллера.
Этот показатель определяет, какое сопротивление сечения требуется от швеллера.
5. Подбор момента сопротивления сечения швеллера
Профиль выбирают так, чтобы его момент сопротивления был не меньше рассчитанного. Чем он выше - тем лучше элемент работает на изгиб.
Значения момента сопротивления для каждого номера приводятся в ГОСТ.
6. Проверка прочности и жесткости
Даже подходящий по моменту сопротивления швеллер должен дополнительно пройти проверку:
-
на прочность, исходя из предела текучести выбранной марки стали;
-
на прогиб, чтобы швеллер не провисал сверх допустимых норм.
Для ответственных конструкций расчёты выполняют в профессиональных программах или передают инженерам.
Какой швеллер чаще выбирают для перекрытий
В зависимости от типа здания и длины пролёта чаще всего используют:
-
Швеллер №12–16 - для частных домов, небольших нагрузок.
-
Швеллер №18–22 - для межэтажных перекрытий с повышенной нагрузкой.
-
Швеллер №24–40 - для промышленных объектов и больших пролетов.
-
Гнутые швеллеры 8–12 см - для вспомогательных или легких перекрытий.
-
Гнутые швеллеры 14–25 см - для временных или малонагруженных конструкций где важен небольшой вес и не требуется высокая несущая способность.
Но окончательный выбор всегда подтверждается расчетом.
Ошибки при выборе швеллера
Наиболее распространенные ошибки:
-
выбор номера «с запасом на глаз» - ни экономически, ни конструктивно это неэффективно;
-
использование гнутого профиля там, где требуется горячекатаный;
-
пренебрежение расчётом прогиба;
-
покупка металлопроката без сертификатов и соответствия ГОСТ;
-
несоответствие фактической стали заявленной марке.
Любая из этих ошибок может привести к прогибу швеллера, деформации перекрытия или снижению общего ресурса здания.
Заключение
Швеллер - ключевой элемент при устройстве перекрытий, и его выбор должен основываться на точном инженерном расчете. Важны не только номер и сечение профиля, но и марка стали, шаг установки и расчетная нагрузка.
Работа с надежным поставщиком позволяет избежать ошибок и получить металлопрокат, соответствующий ГОСТ и фактическим нагрузкам на объект.
