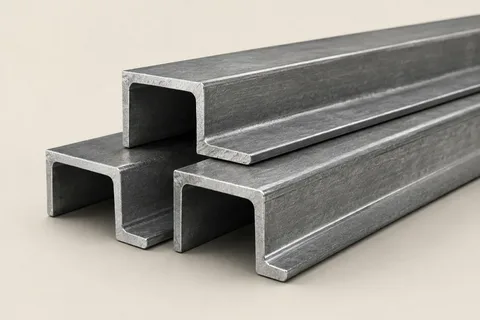

Конструктивная разница

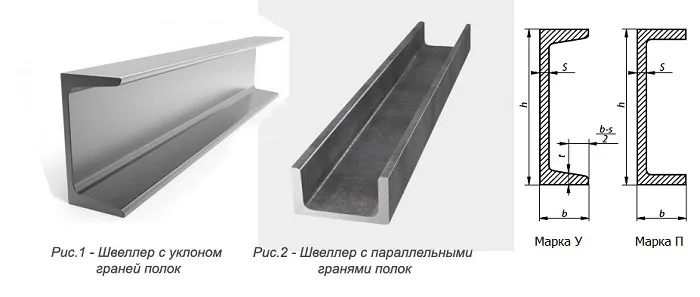

Различие — в геометрии полок. У швеллера с уклоном внутренних граней (У) полка переменной толщины: толще у стенки и тоньше у края, внутренняя грань идёт под наклоном. У швеллера с параллельными гранями полок (П) толщина полки постоянна по всей её ширине, а внутренние и наружные грани параллельны.
Эта разница кажется мелкой, но она меняет поведение профиля. У П-образного швеллера полка по всей ширине одинаково «рабочая», что даёт более предсказуемое распределение напряжений и ровную площадку под опирание и крепёж. У-образный профиль исторически более распространён и технологичен в прокате.
Оба профиля выпускаются в одном диапазоне номеров — на складе ЮУМПК это горячекатаный швеллер высотой от №5 до №40 — из марок Ст3 и 09Г2С, в мерных длинах 6 и 12 метров. Номер швеллера соответствует высоте стенки в сантиметрах: например, у №5 высота 50 мм, у №20 — 200 мм.
Где выбирать профиль П, а где У
Швеллер П-образный предпочтительнее там, где к полке что-то крепится плашмя или передаётся сосредоточенная нагрузка: болтовые и фланцевые соединения, накладки, опорные узлы рам, направляющие. Постоянная толщина полки даёт ровную поверхность под крепёж и более надёжную затяжку болтов — на наклонной грани У-образного профиля под гайку нередко приходится ставить косую шайбу.
Швеллер У-образный — рабочая лошадка общестроительных задач: перемычки, обвязки, элементы каркасов, прогоны, лестничные косоуры, где полка не несёт болтовой нагрузки и работает на изгиб. При прочих равных он обычно дешевле, поэтому в типовых конструкциях берут именно его.
Когда переходить на низколегированную сталь
Если конструкция работает при отрицательных температурах, под динамическими или ударными нагрузками либо нужно снизить массу при той же несущей способности, тот же номер швеллера разумно заказать из низколегированного швеллера 09Г2С. Сталь 09Г2С имеет более высокий предел текучести и, что критично для уличных и северных конструкций, сохраняет вязкость на морозе — обычная Ст3 при низких температурах становится более хрупкой.
Типичные ошибки при заказе
Самая частая — заказ «швеллер 16» без указания буквы. В этом случае на объект приезжает тот профиль, что есть у поставщика, и если проект рассчитан под П, а пришёл У (или наоборот), узлы приходится подгонять по месту или переделывать. Смешивать П и У в одной партии под однотипные узлы тоже не стоит: разная геометрия полок усложняет сборку и стыковку.
Вторая ошибка — выбор номера «на глаз». Несущая способность швеллера сильно зависит от номера, и занижение приводит к прогибам, а завышение — к лишней массе и стоимости. Если расчёта нет, лучше отталкиваться от пролёта и нагрузки и согласовать профиль с поставщиком.
ЮУМПК держит обе разновидности горячекатаного швеллера в наличии, поэтому при заказе не возникает ситуации, когда проект заложен под П, а отгружается У. При необходимости профиль режут в размер, что сокращает отходы на монтаже.
Назовите узел и нагрузку — подскажем, П или У и какой номер закладывать, и подберём марку стали под условия эксплуатации. Телефон: +7 (351) 776-32-31.
